Каталог запасных частей к технике: BOMAG BC772RB-2. K19-Heating-Climate-Automatic

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
16
17
17
17
17
18
18
20
20
21
21
22
23
24
25

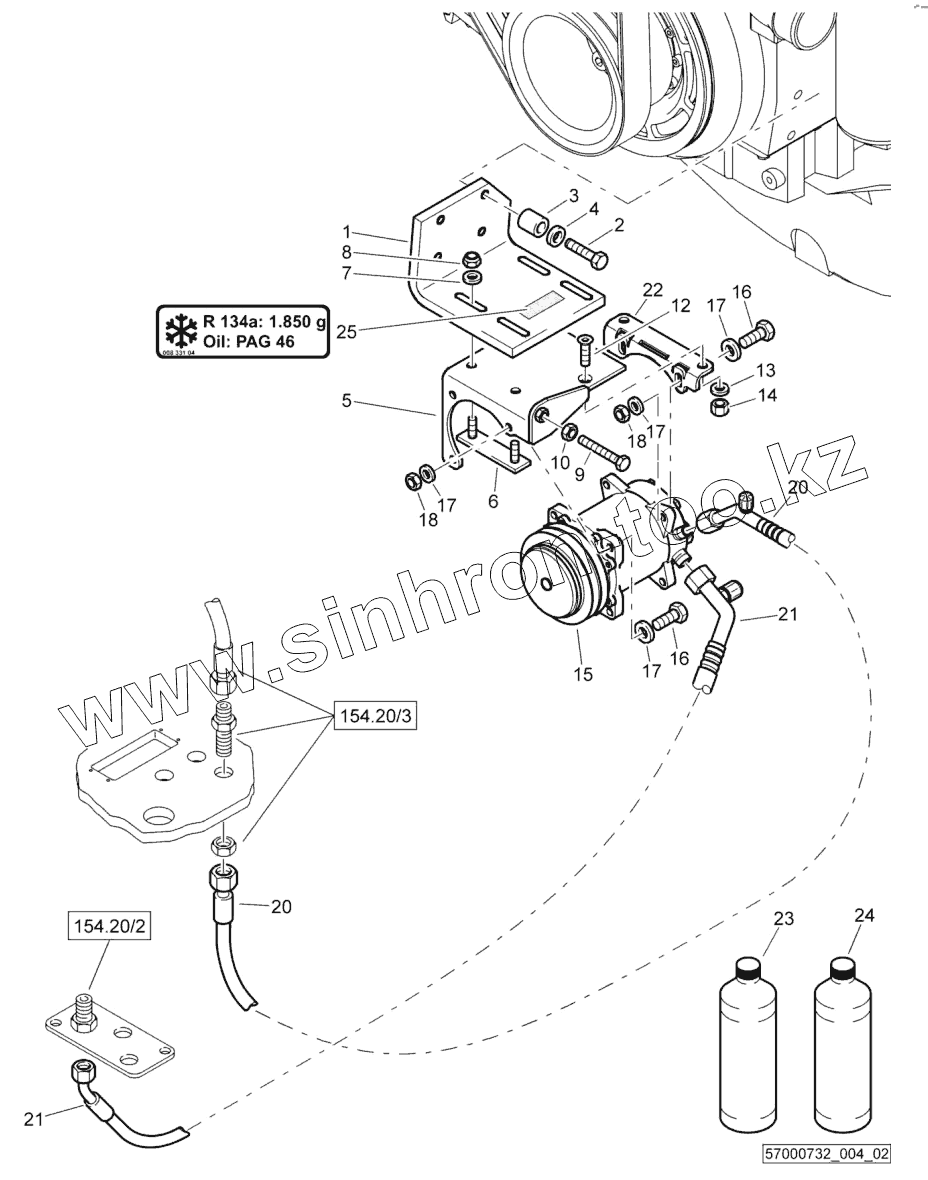

Позиция на иллюстрации Заводской номер детали Название детали
1 57003434 Holder
2 07141044 Hexagon bolt
3 57003431 Spacer tube
4 08752106 Spring washer
5 57003472 Holder
6 57003433 Flat steel
7 08501028 Washer
8 08131016 Safety nut
9 07141072 Hexagon bolt
10 08111016 Hexagon nut
12 07320816 Countersunk screw
13 08752084 Spring washer
14 08110813 Hexagon nut
15 57253525 Compressor
16 07141032 Hexagon bolt
17 08752106 Spring washer
18 08111016 Hexagon nut
20 05554307 Air conditioning hose
21 05554464 Air conditioning hose
22 57003489 Supporting angle
23 00978102 Refrigerant
24 00978105 Refrigerator oil
25 00833104 Decal,indication
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
