Каталог запасных частей к технике: BOMAG BC772RB-2. K19-Heating-Climate-Automatic

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

6

6

6

6

7

8

8

8

8

9

10

10

11

13

14

15

15

16

17

18

18

18

18

20

21

23

23

24

24

25

25

25

25

26

26

27

27

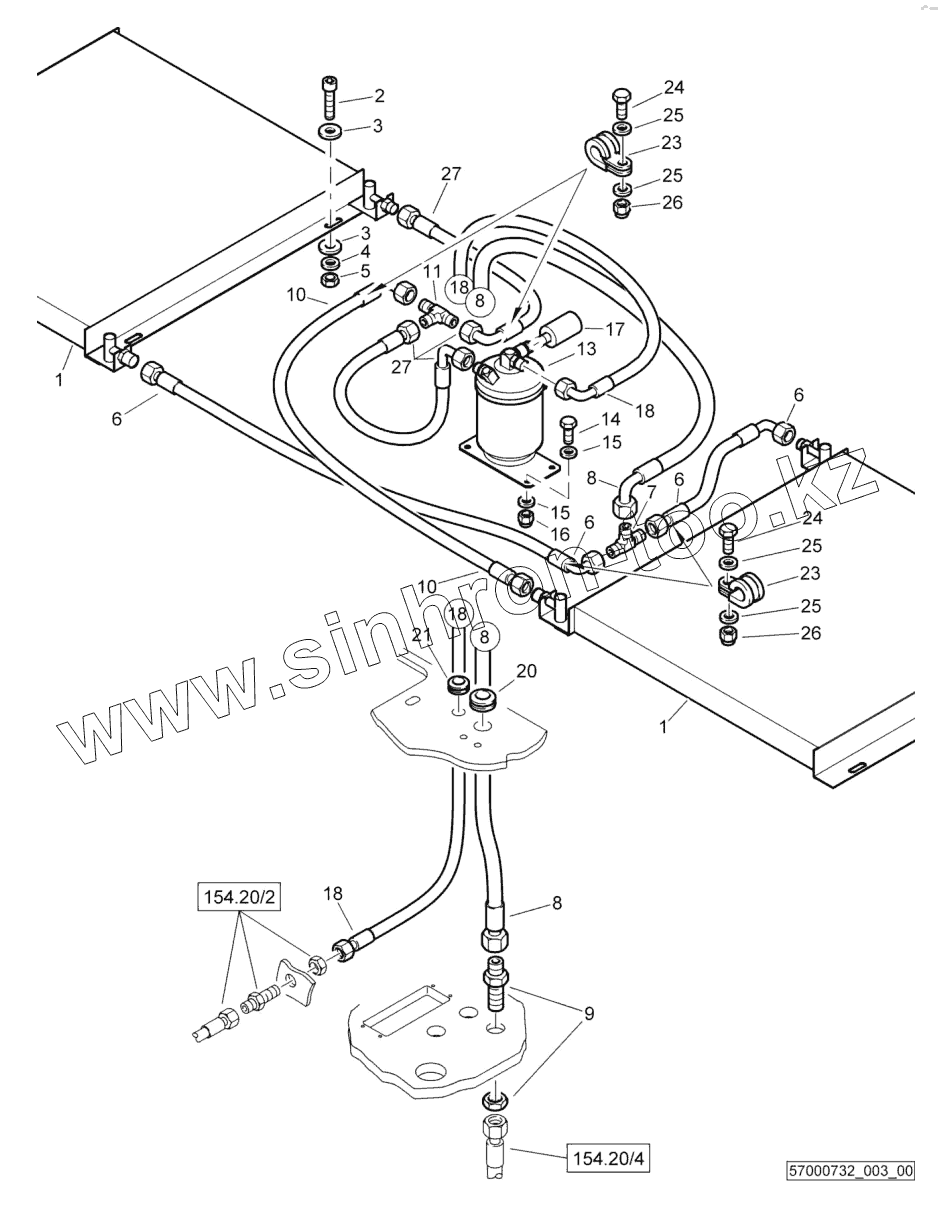

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05579031		Condenser
2	07230811		Socket-head cap screw
3	08621084		Washer
4	08752084		Spring washer
5	08130813		Safety nut
6	05551827		Air conditioning hose
7	05579010		T-piece
8	05554381		Air conditioning hose
9	05579034		Double-ended union
10	05551825		Air conditioning hose
11	05579009		T-piece
13	05579004		Dryer
14	07140626		Hexagon bolt
15	08751064		Spring washer
16	08110620		Hexagon nut
17	57253556		Pressure switch
18	05554379		Air conditioning hose
20	05756064		Wall duct
21	05756067		Wall duct
23	05551912		Tube clamp
24	07140633		Hexagon bolt
25	08510612		Washer
26	08130611		Safety nut
27	05551626		Air conditioning hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
