Каталог запасных частей к технике: BOMAG BC772RB-2. K19-Heating-Climate-Automatic

Тип техники

Марка

Модель

Схема

1

2

3

4

6

7

8

9

10

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

41

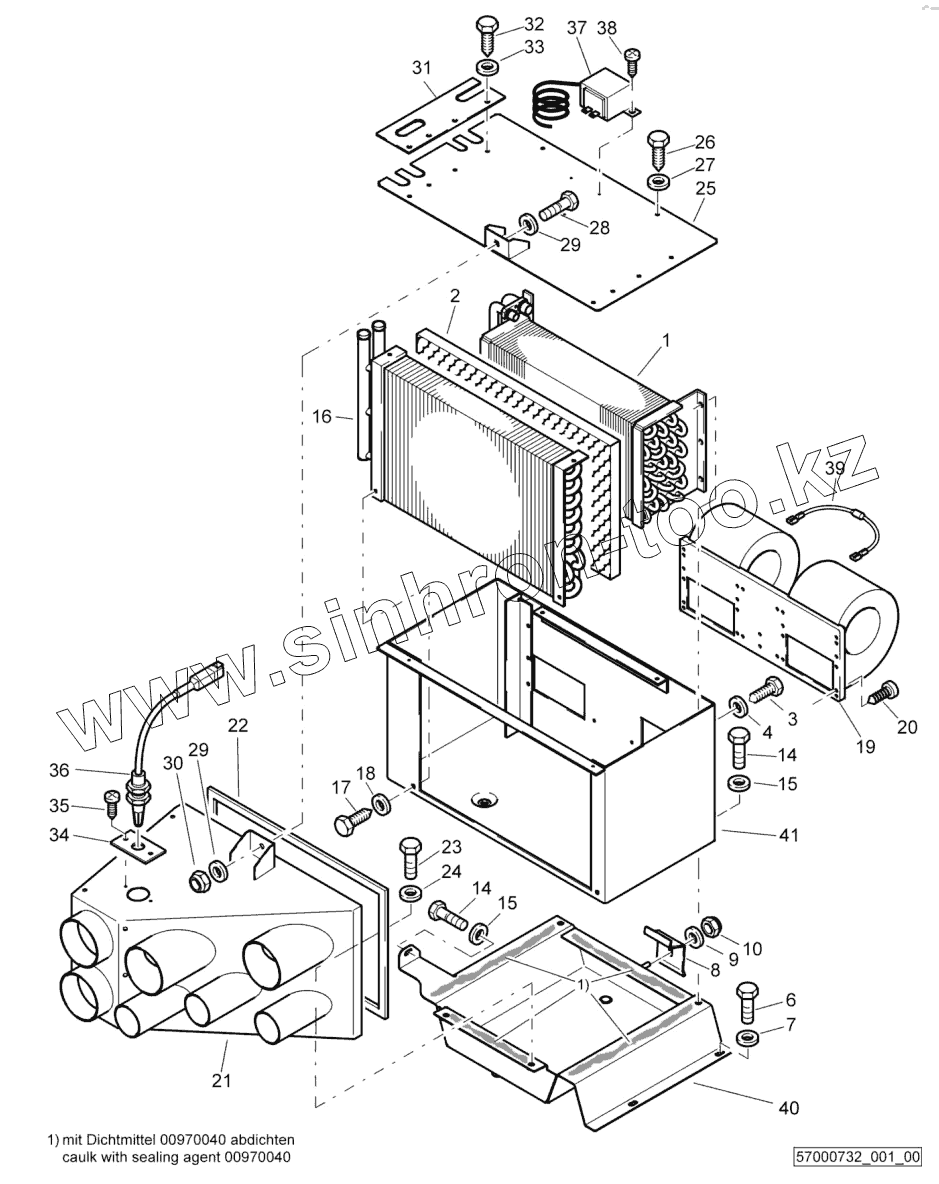

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05579058		Evaporator
2	00665605		Filter gauze
3	07836300		Hexagon parker bolt
4	08510511		Washer
6	07140633		Hexagon bolt
7	08751064		Spring washer
8	57420137		Plate
9	08510612		Washer
10	08130611		Safety nut
14	07140633		Hexagon bolt
15	08751064		Spring washer
16	05579059		Heat exchanger
17	07836300		Hexagon parker bolt
18	08510511		Washer
19	05579102		Ventilator
20	07813904		Parker screw
21	57420160		Housing
22	57420157		Gasket
23	07140633		Hexagon bolt
24	08751064		Spring washer
25	57420162		Cover
26	07836300		Hexagon parker bolt
27	08510511		Washer
28	07140633		Hexagon bolt
29	08751064		Spring washer
30	08130611		Safety nut
31	57420153		Plate
32	07836300		Hexagon parker bolt
33	08510511		Washer
34	57420164		Locating plate
35	07813916		Parker screw
36	57253540		Sensor
37	05579103		Thermostat
38	07813916		Parker screw
39	64110277		Diode cable
40	57420168		Fastening base
41	57420166		Housing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
