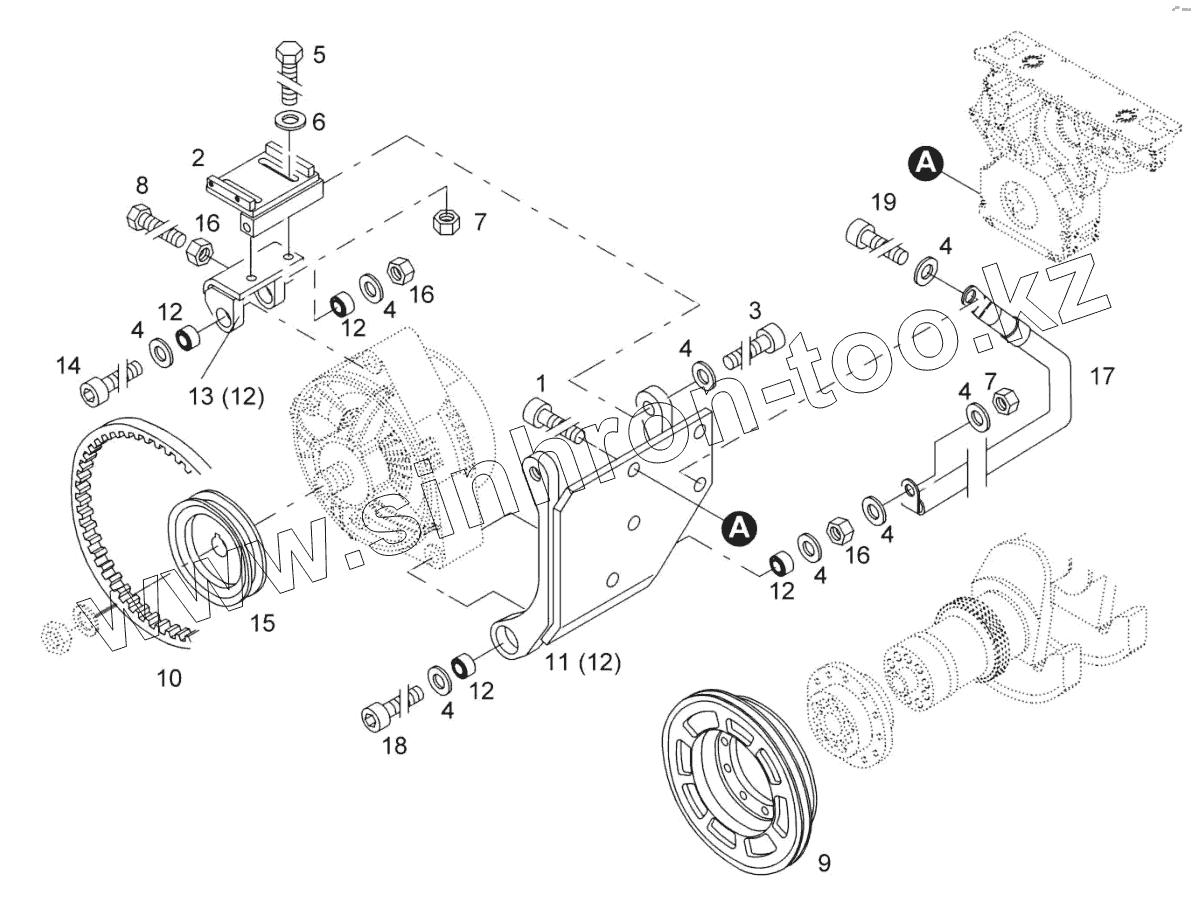

Каталог запасных частей к технике: BOMAG BC772RB-2. Generator And Starter

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
4
5
6
7
7
8
9
10
11
12
12
12
12
12
12
13
14
15
16
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 05717843 Socket-head cap screw
2 05717425 Stiffening plate
3 05717844 Socket-head cap screw
4 08511021 Washer
5 07140834 Hexagon bolt
6 05710265 Washer
7 05714541 Hexagon nut
8 05713623 Hexagon bolt
9 05712876 V-belt pulley
10 05717845 V-belt, narrow
11 05717846 Console
12 05713625 Bushing
13 05713765 Retaining plate
14 07231065 Socket-head cap screw
15 05717680 Belt pulley
16 05714475 Hexagon nut
17 05713628 Connection line
18 05713767 Socket-head cap screw
19 05713630 Socket-head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
