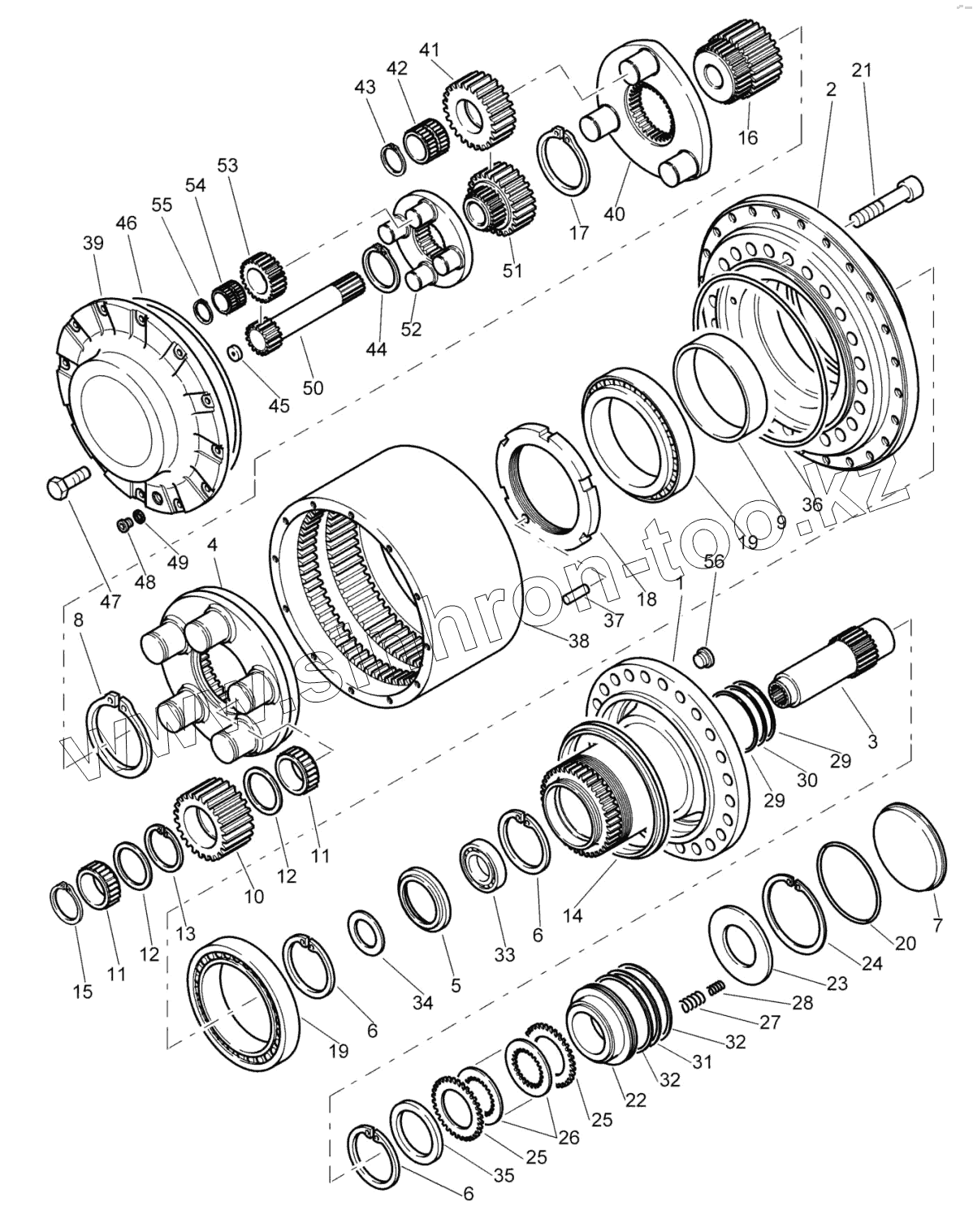

Каталог запасных частей к технике: BOMAG BC772RB-2. Gear unit for travel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
05901308 05901308 Gear unit for travel
1 05901553 Supporting axle
2 05901554 Back-up ring
3 05901556 Driver
4 05901558 Planet carrier
5 05901559 Ring, bearing
6 05901499 Circlip
7 05901561 Plug
8 05901562 Spring ring
9 05901563 Intermediate ring
10 05901564 Planet gear
11 05901565 Cylinder roller bearing
12 05901566 Stop disc
13 05901567 Circlip
14 05901568 Sliding gasket
15 05901438 Circlip
16 05901570 Sun gear
17 05901571 Circlip
18 05901572 Ring nut for axle
19 05901573 Taper roller bearing
20 05901574 O-ring
21 05901575 Socket-head cap screw
22 05901576 Piston
23 05901577 Washer
24 05901578 Circlip
25 05901489 Outer disc
26 05901580 Inner disc
27 05901423 Pressure spring
28 05901424 Pressure spring
29 05901583 Back-up ring
30 05901584 Square ring
31 05901585 Square ring
32 05901586 Back-up ring
33 05901587 Ball bearing,grooved
34 05901588 Washer
35 05901589 Washer
36 05901590 O-ring
37 05901459 Pin,cylindric
38 05901592 Internal geared wheel
39 05901593 Cover
40 05901594 Planet carrier
41 05901595 Planet gear
42 05901596 Cylinder roller bearing
43 05901437 Circlip
44 05901598 Circlip
45 05901606 Washer
46 05901607 O-ring
47 05901476 Hexagon bolt
48 05901609 Screw plug
49 05901612 Sealing ring
50 05901613 Sun gear shaft
51 05901614 Sun gear shaft
52 05901615 Planet carrier
53 05901616 Planet gear
54 05901617 Cylinder roller bearing
55 05901618 Circlip
56 05901619 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
