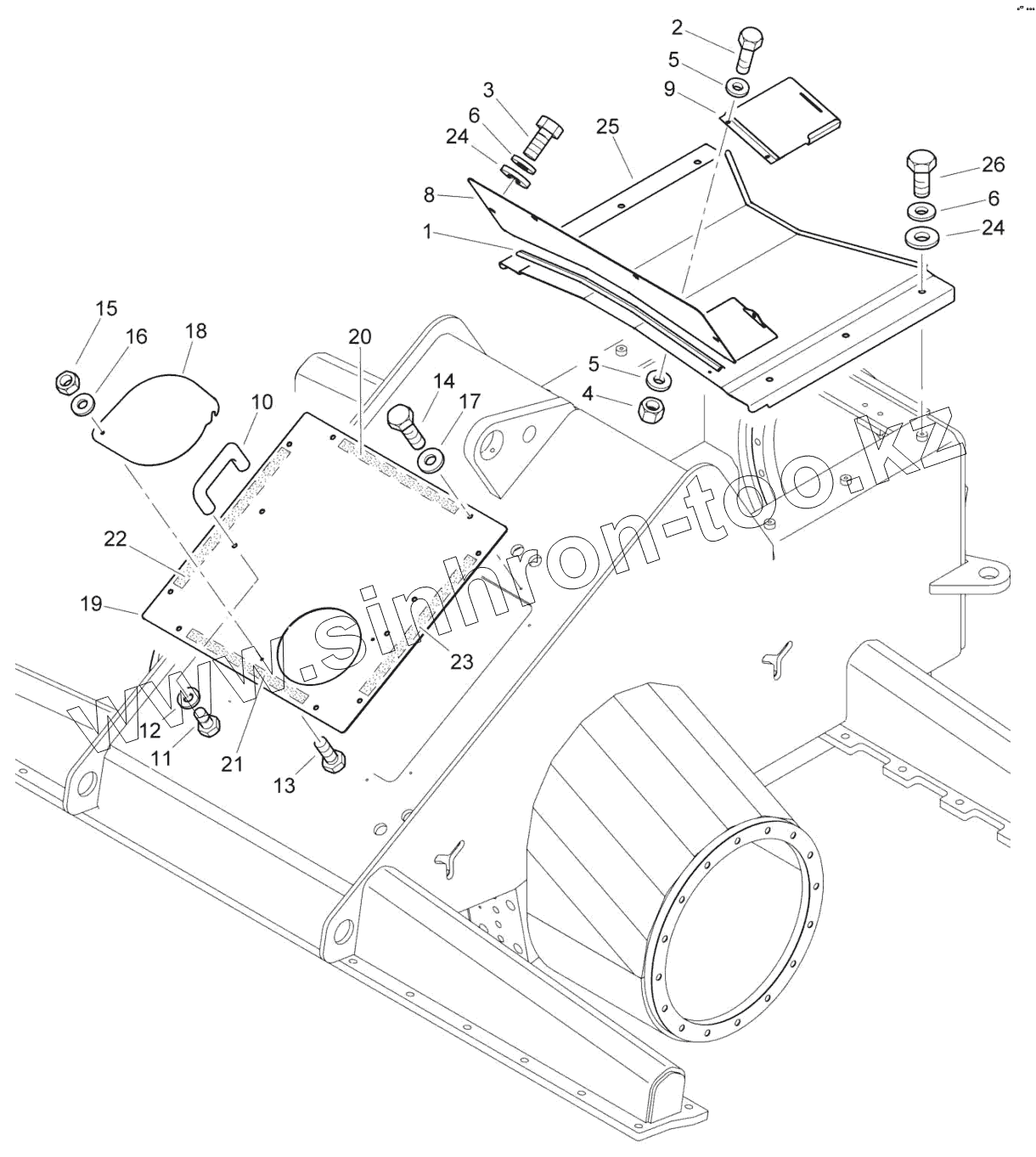

Каталог запасных частей к технике: BOMAG BC772RB-2. Front Covering

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00652012		Sealing section
2	07140633		Hexagon bolt
3	07141017		Hexagon bolt
4	08130611		Safety nut
5	08751064		Spring washer
6	08752106		Spring washer
8	57290112		Plate
9	57290153		Cover
10	06415251		Bow handle
11	07140834		Hexagon bolt
12	08752084		Spring washer
13	07140824		Hexagon bolt
14	07141027		Hexagon bolt
15	08110813		Hexagon nut
16	08510818		Washer
17	08752106		Spring washer
18	57290204		Cover
19	57290205		Plate
20	00652071		Expanded rubber
21	00652071		Expanded rubber
22	00652071		Expanded rubber
23	00652071		Expanded rubber
24	08621105		Washer
25	57290156		Hood, cover
26	07141041		Hexagon bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
