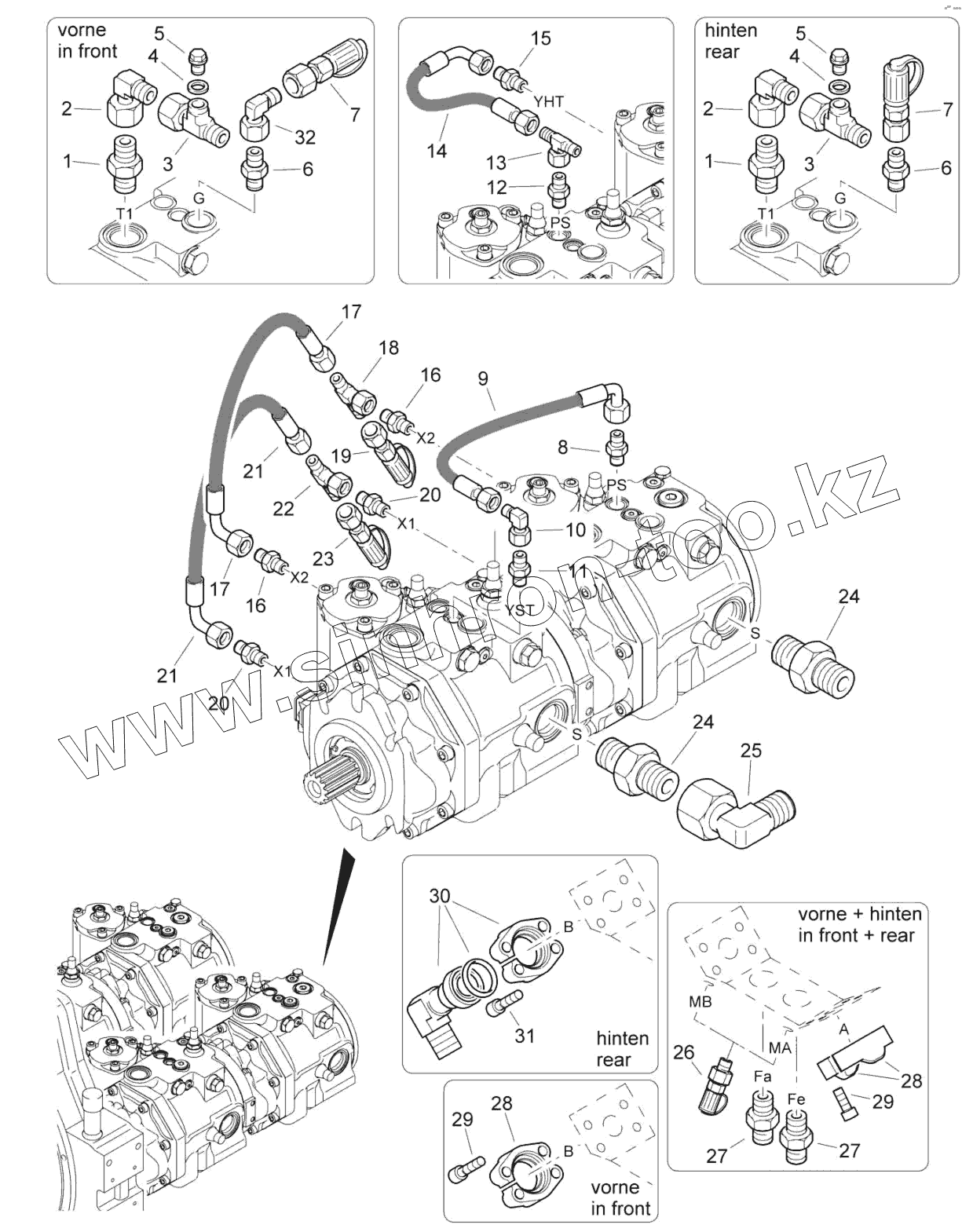

Каталог запасных частей к технике: BOMAG BC772RB-2. Engine

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
21
22
23
24
24
25
26
27
27
28
28
29
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 05540208 Straight fitting
2 05542128 Angular union
3 57160603 Socket
4 09331238 Sealing ring
5 07632616 Magnetic plug
6 05540213 Straight fitting
7 05544034 Test connection
8 05540201 Straight fitting
9 05553073 Hose assy.ac.WN3111
10 05542123 Angular union
11 05540212 Straight fitting
12 05540201 Straight fitting
13 05542173 T-union
14 05554128 Hose assy.ac.WN3111
15 05540212 Straight fitting
16 05540212 Straight fitting
17 05553073 Hose assy.ac.WN3111
18 05542173 T-union
19 05544032 Test connection
20 05540212 Straight fitting
21 05554128 Hose assy.ac.WN3111
22 05542173 T-union
23 05544032 Test connection
24 05540209 Straight fitting
25 05542129 Angular union
26 05544022 Test connection
27 05540211 Straight fitting
28 05814104 Half, flange, SAE
29 07231217 Socket-head cap screw
30 05540996 Adapter
30.1 06220330 Loop ring
31 07231217 Socket-head cap screw
32 05542125 Angular union
