Каталог запасных частей к технике: BOMAG BC772RB-2. Engine

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32

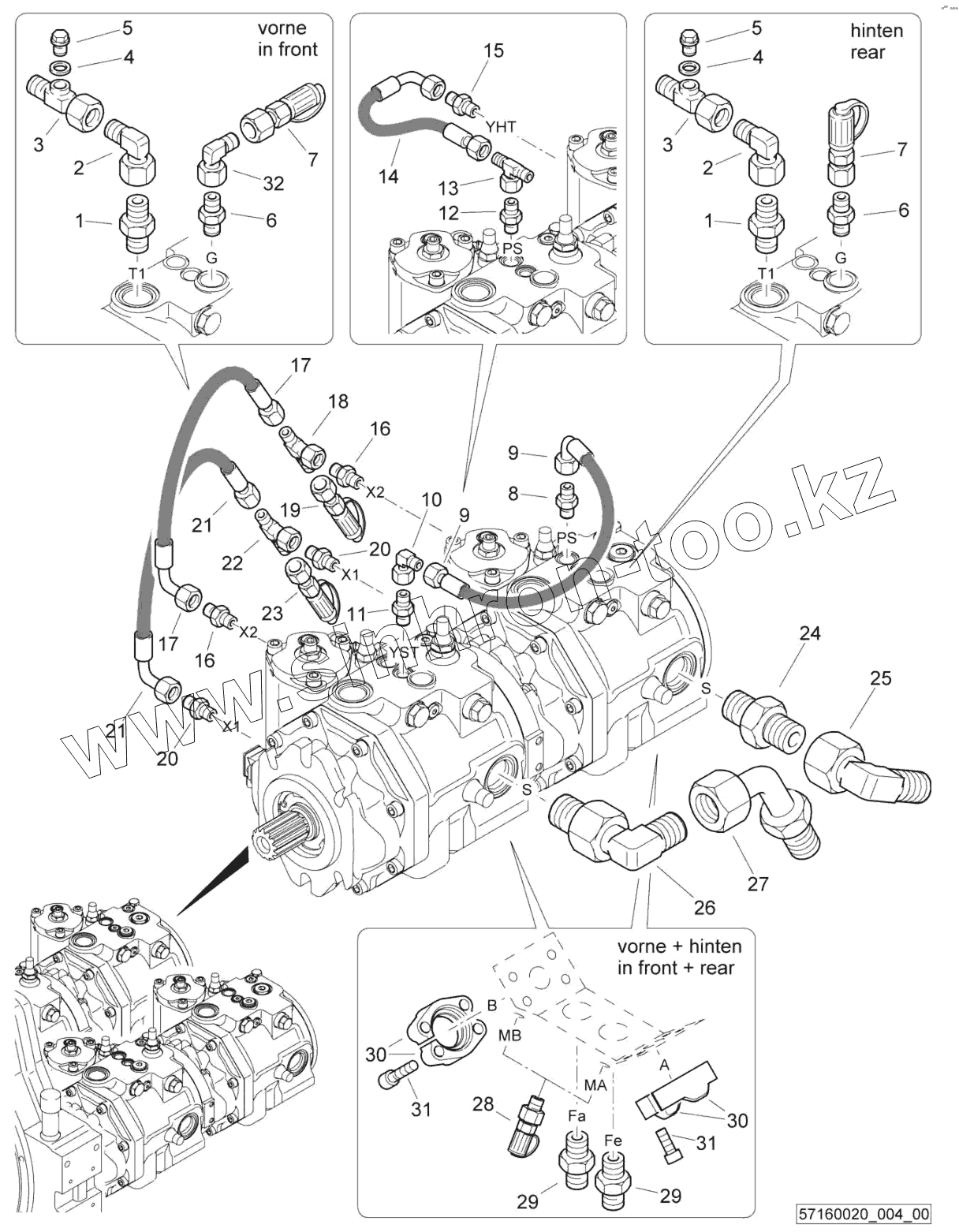

Позиция на иллюстрации Заводской номер детали Название детали
1 05540208 Straight fitting
2 05542128 Angular union
3 57160603 Socket
4 09331238 Sealing ring
5 07632616 Magnetic plug
6 05540213 Straight fitting
7 05544034 Test connection
8 05540201 Straight fitting
9 05553073 Hose assy.ac.WN3111
10 05542123 Angular union
11 05540212 Straight fitting
12 05540201 Straight fitting
13 05542173 T-union
14 05554128 Hose assy.ac.WN3111
15 05540212 Straight fitting
16 05540212 Straight fitting
17 05553073 Hose assy.ac.WN3111
18 05542173 T-union
19 05544032 Test connection
20 05540212 Straight fitting
21 05553073 Hose assy.ac.WN3111
22 05542173 T-union
23 05544032 Test connection
24 05540209 Straight fitting
25 05542129 Angular union
26 05540255 Adjustable angular union
27 05542397 Union extension
28 05544022 Test connection
29 05540211 Straight fitting
30 05814104 Half, flange, SAE
31 07231217 Socket-head cap screw
32 05542125 Angular union
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
