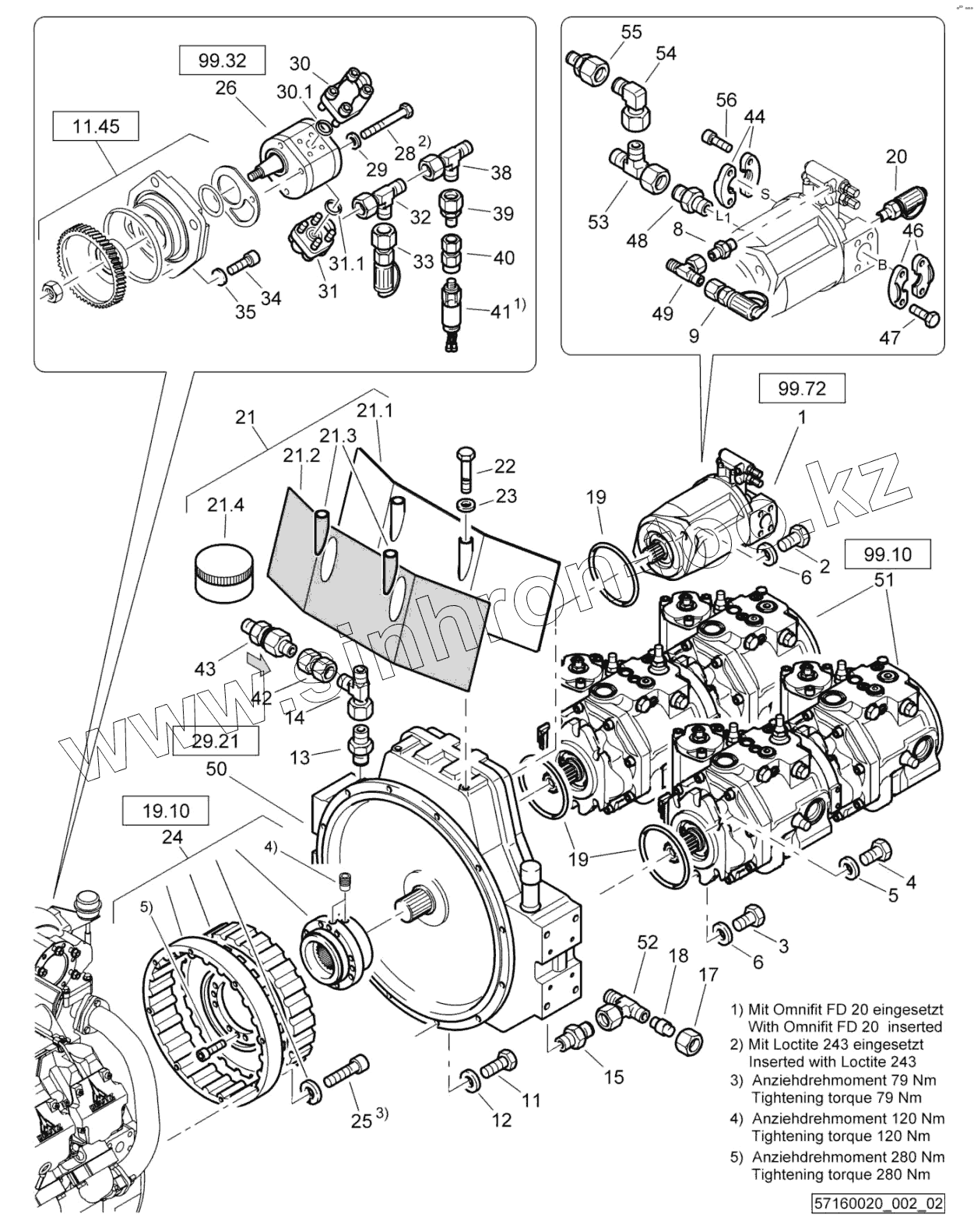

Каталог запасных частей к технике: BOMAG BC772RB-2. Engine

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
8
9
11
12
13
14
15
17
18
19
19
20
21
21.1
21.2
21.3
21.4
22
23
24
25
26
28
29
30
30.1
31
31.1
32
33
34
35
38
39
40
41
42
43
44
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 05800902 Steering pump
2 07141641 Hexagon bolt
3 07141646 Hexagon bolt
4 07141239 Hexagon bolt
5 64060202 Washer
6 57160101 Washer
8 05540072 Socket
9 05544031 Test connection
11 07141035 Hexagon bolt
12 08752106 Spring washer
13 05540039 Double-ended union
14 05542194 L-union
15 05540081 Double-ended union
17 05545032 Cap nut
18 05542707 Plug
19 06221253 Loop ring
20 05544016 Test connection
21 57161020 Heat protection shield
21.1 57161015 Heat protection shield
21.2 57161018 Insulating mat
21.3 57161019 Insulating mat
21.4 00970032 Glue
22 07131656 Hexagon bolt
23 08511730 Washer
24 05614044 Coupling
25 07231227 Socket-head cap screw
26 05813177 Gear pump
28 07131052 Hexagon bolt
29 08511021 Washer
30 05548047 Angular flange union
30.1 06220244 Loop ring
31 05548045 Angular flange union
31.1 06220205 Loop ring
32 05542194 L-union
33 05544034 Test connection
34 07231007 Socket-head cap screw
35 08752106 Spring washer
38 05542194 L-union
39 05542287 Reducing union
40 05543903 Pressure gauge connector
41 05833010 Pressure switch
42 05545956 Connection
43 05542571 Check valve
44 05814202 Half, flange, SAE
46 05814211 Half, flange, SAE
47 07021126 Hexagon bolt
48 05540093 Socket
49 05542172 T-union
50 05901908 Distribution transmission
51 05802622 Tandem pump
52 05542177 T-union
53 05542196 L-union
54 05542127 Angular union
55 05542293 Reducing union
56 07201223 Socket-head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
