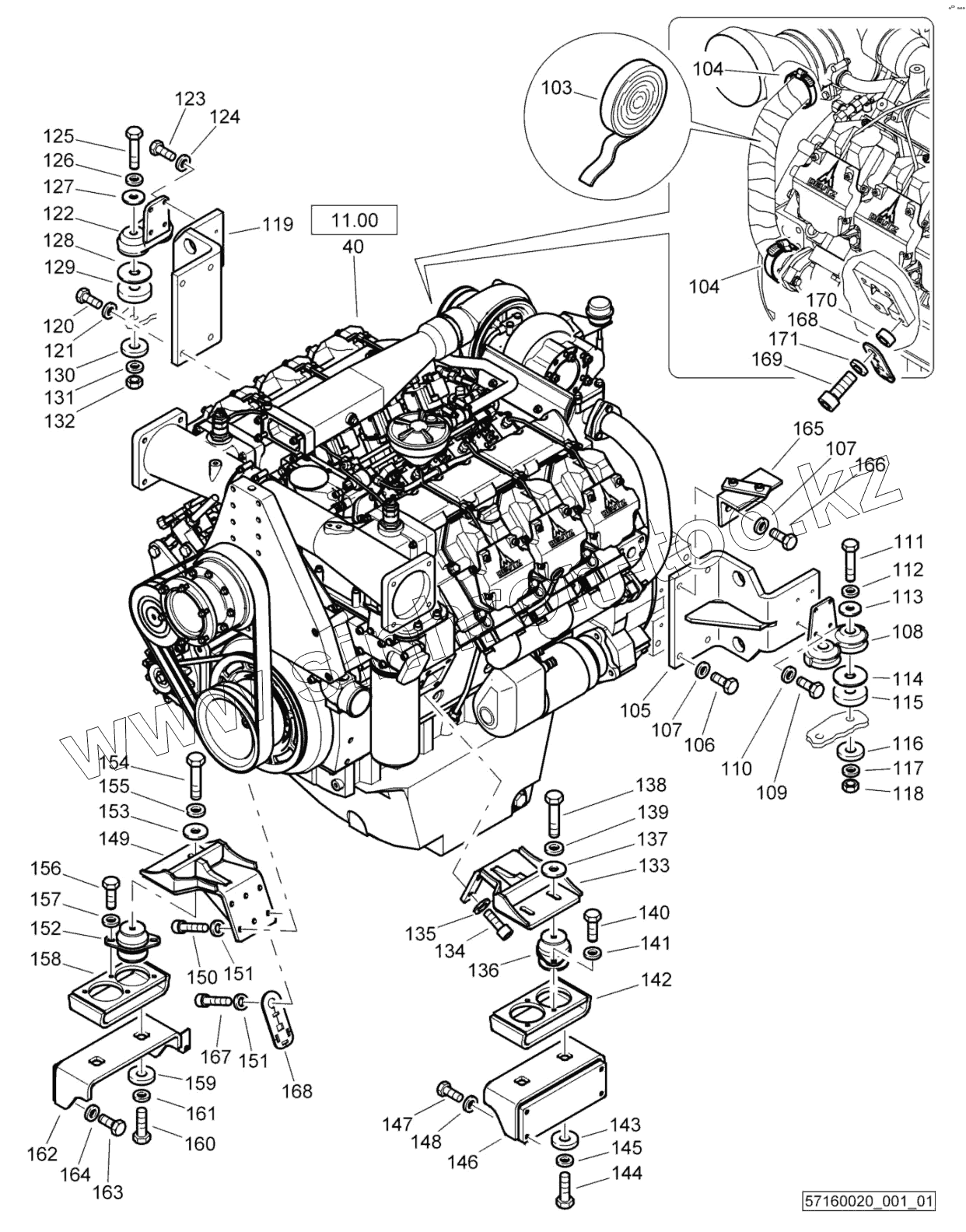

Каталог запасных частей к технике: BOMAG BC772RB-2. Engine

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
40
103
104
104
105
106
107
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
168
169
170
171
Позиция на иллюстрации Заводской номер детали Название детали
40 05702571 Diesel engine
103 05891000 Belt
104 05552408 Hose clip
105 57162195 Holder
106 07141641 Hexagon bolt
107 08752170 Spring washer
108 05714471 Mounting foot
109 07141239 Hexagon bolt
110 08752130 Spring washer
111 07131668 Hexagon bolt
112 08752170 Spring washer
113 05715819 Washer
114 57161221 Washer
115 57161219 Washer
116 57161206 Washer
117 08752170 Spring washer
118 08111623 Hexagon nut
119 57162195 Holder
120 07141641 Hexagon bolt
121 08752170 Spring washer
122 05714471 Mounting foot
123 07141239 Hexagon bolt
124 08752130 Spring washer
125 07131668 Hexagon bolt
126 08752170 Spring washer
127 05715819 Washer
128 57161221 Washer
129 57161219 Washer
130 57161206 Washer
131 08752170 Spring washer
132 08111623 Hexagon nut
133 57162206 Holder
134 07231213 Socket-head cap screw
135 08752130 Spring washer
136 06170140 Bearing
137 08621170 Washer
138 07141649 Hexagon bolt
139 08752170 Spring washer
140 07141225 Hexagon bolt
141 08752130 Spring washer
142 57162213 Holder
143 57161206 Washer
144 07141646 Hexagon bolt
145 08752170 Spring washer
146 57162209 Pillow block
147 07141251 Hexagon bolt
148 08752130 Spring washer
149 57162200 Holder
150 07231213 Socket-head cap screw
151 08752130 Spring washer
152 06170140 Bearing
153 08621170 Washer
154 07141649 Hexagon bolt
155 08752170 Spring washer
156 07141225 Hexagon bolt
157 08752130 Spring washer
158 57162213 Holder
159 57161206 Washer
160 07141646 Hexagon bolt
161 08752170 Spring washer
162 57162212 Pillow block
163 07141251 Hexagon bolt
164 08752130 Spring washer
165 57162244 Holder
166 07141649 Hexagon bolt
167 07231217 Socket-head cap screw
168 83710721 Cableclip
169 07231213 Socket-head cap screw
170 41250109 Spacer piece
171 08752130 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
