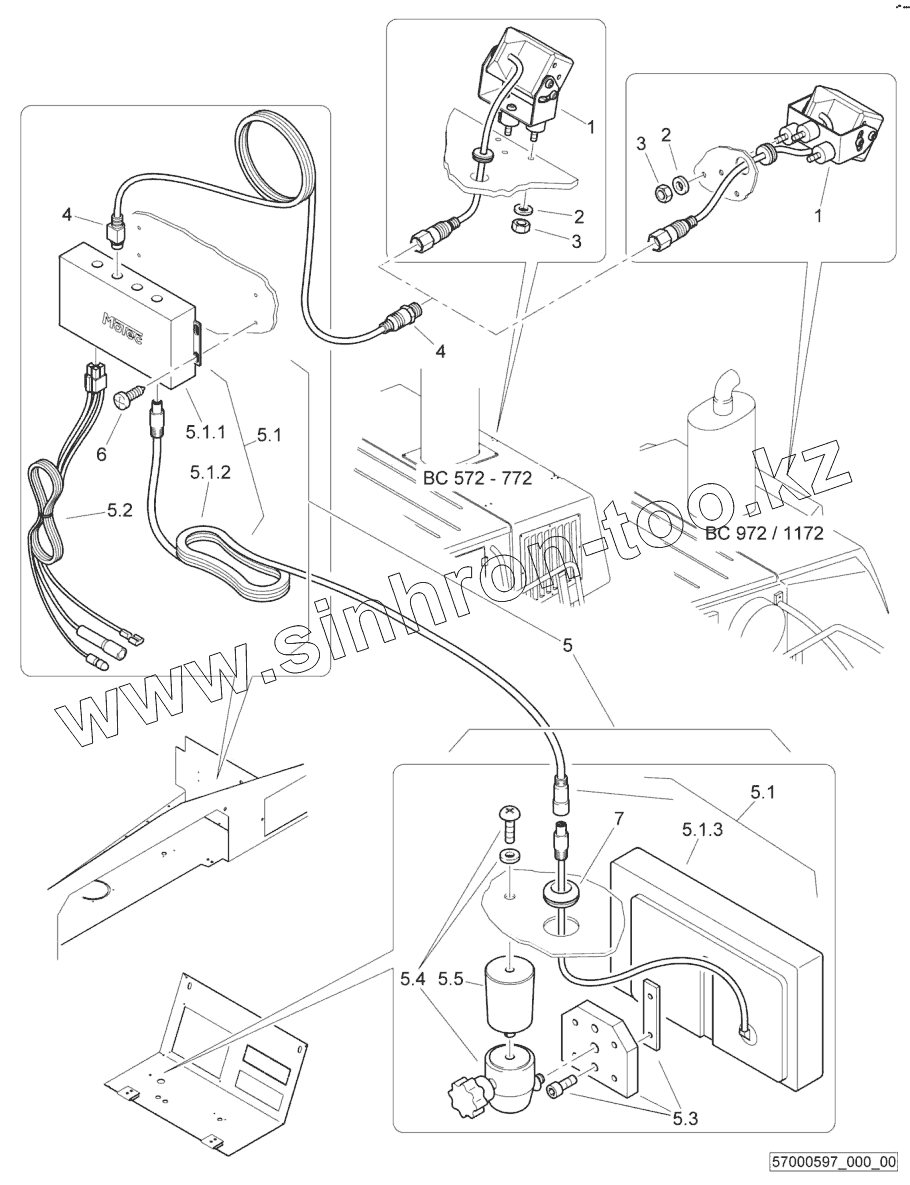

Каталог запасных частей к технике: BOMAG BC772RB-2. E36-Reversing monitoring

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
4
4
5
5.1
5.1
5.1.1
5.1.2
5.1.3
5.2
5.3
5.4
5.5
6
7
Позиция на иллюстрации Заводской номер детали Название детали
2 08751064 Spring washer
3 08110620 Hexagon nut
4 05767015 Cable
5 05767016 Display
5.1 05767017 Display
5.1.1 05767100 Control box
5.1.2 05767287 Connecting cable
5.1.3 05767288 Display
5.2 05767018 Connecting cable
5.3 05767019 Assembly kit
5.4 05767020 Ball joint
5.5 05767021 Extension
6 07813916 Parker screw
7 05756074 Wall duct
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
