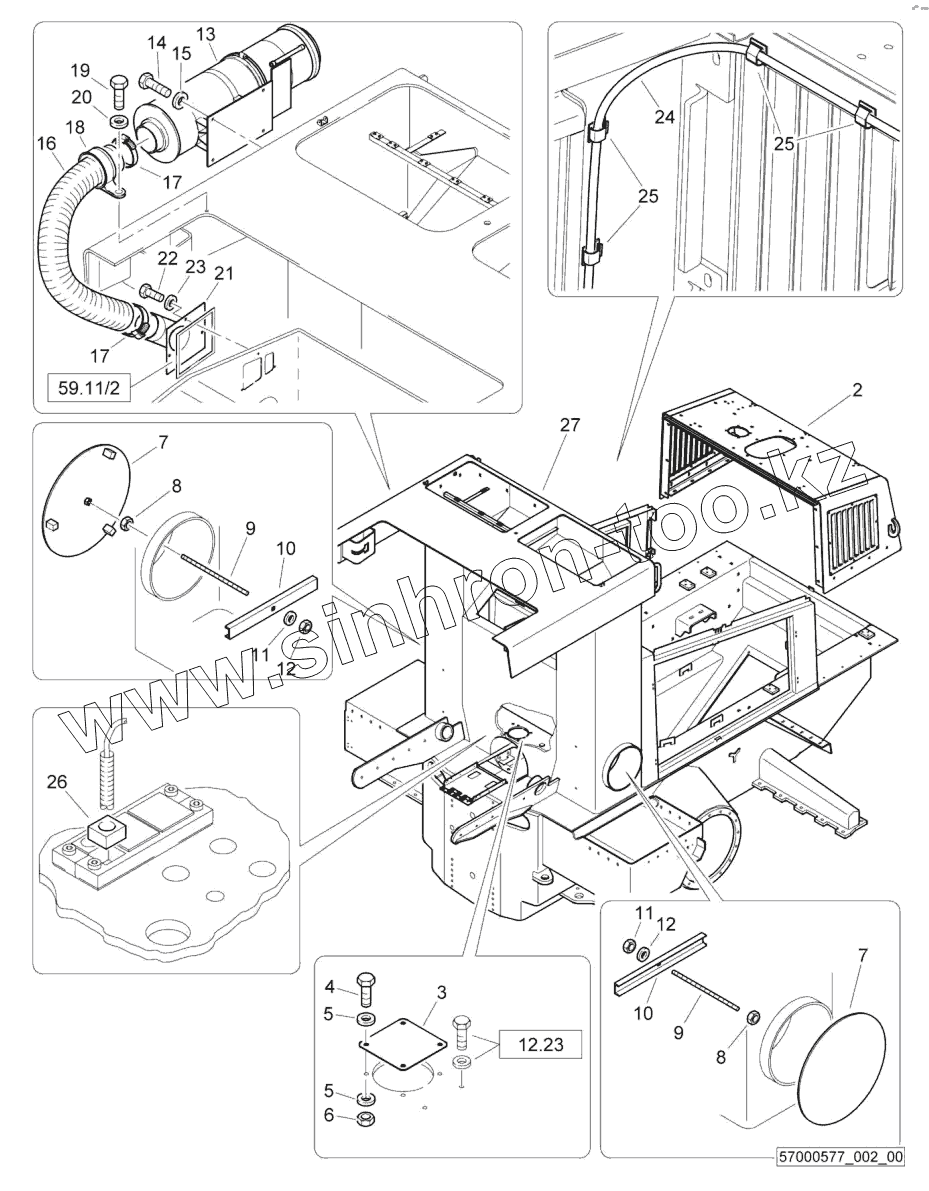

Каталог запасных частей к технике: BOMAG BC772RB-2. D5-Zyklon pre-seperator

Тип техники

Марка

Модель

Схема

2

3

4

5

5

6

7

7

8

8

9

9

10

10

11

11

12

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
2	57300699		Engine hood
3	57003682		Plate
4	07141030		Hexagon bolt
5	08752106		Spring washer
6	08111016		Hexagon nut
7	57151110		Cover
8	08111218		Hexagon nut
9	51150104		Stud
10	57151111		Channel bar
11	08131218		Safety nut
12	08752130		Spring washer
13	05715841		Precleaner
14	07141027		Hexagon bolt
15	08752106		Spring washer
16	00557614		Air hose
17	05552425		Hose clip
18	05551934		Tube clamp
19	07140818		Hexagon bolt
20	08752084		Spring washer
21	57003656		Tube
22	07140633		Hexagon bolt
23	08751064		Spring washer
24	57253560		Wire harness
25	06911201		Cableclip
26	05756807		Wall duct
27	57081757		Frame

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
