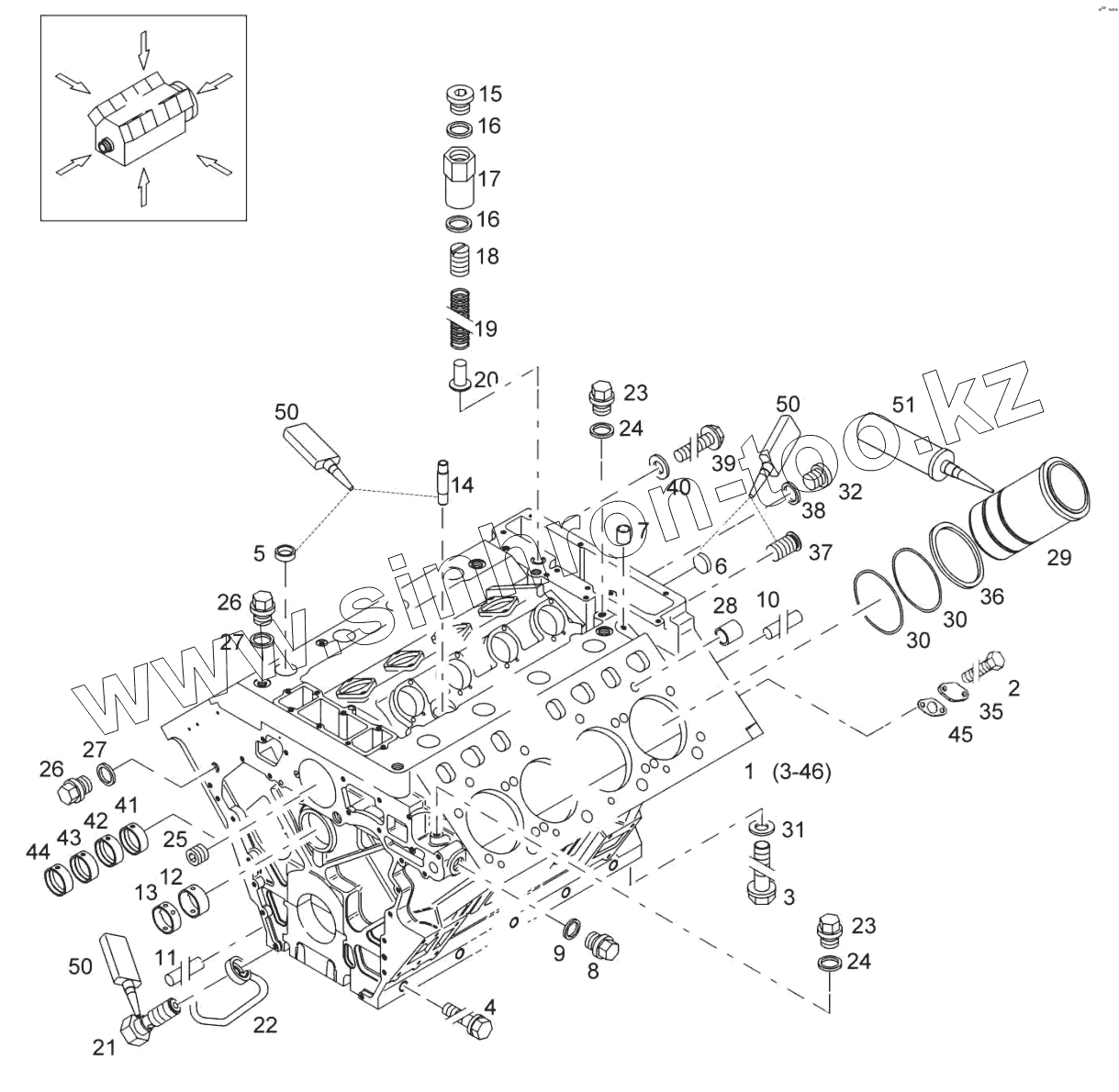

Каталог запасных частей к технике: BOMAG BC772RB-2. Crankcase

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
50
50
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 05718080 Crankcase
2 05716385 Hexagon bolt 25Nm
3 05712983 Hexagon bolt
4 08821290 Hexagon bolt
5 05712575 Core hole plug
6 05713785 Cover
7 05719154 Plug
8 07632415 Screw plug 111Nm
9 09331218 Sealing ring
10 09121418 Pin,cylindric
11 09121015 Pin,cylindric
12 05711715 Bearing bush
13 05711716 Bearing bush
14 05717805 Ventilation pipe
15 07623017 Screw plug 180Nm
16 05711680 Sealing ring
17 05711717 Housing 210Nm
18 05717806 Setscrew
19 05714818 Pressure spring
20 05713419 Valve spool
21 05711735 Pressure relief valve 28Nm
22 05716610 Nozzle
23 05714126 Screw plug 34Nm
24 09331128 Sealing ring
25 05714546 Plug
26 05715329 Screw plug
27 09331148 Sealing ring
28 05711737 Dowel bush
29 05729644 Cylinder liner
30 05713422 Loop ring
31 05710577 Washer
32 05717808 Tapped bush 30Nm
33 05717809 Tapped bush 28Nm
34 05717810 Pin,cylindric
35 05717610 Flange
36 05717811 Shim
37 07622215 Screw plug 88Nm
38 08821223 Sealing ring
39 05713589 Hexagon bolt
40 05711894 Sealing ring
41 05729645 Bearing bush
42 05729646 Bearing bush
43 05729647 Bearing bush
44 05729648 Bearing bush
45 05719459 Gasket
50 05714002 Locking aid
51 05711916 Fitting compound
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
