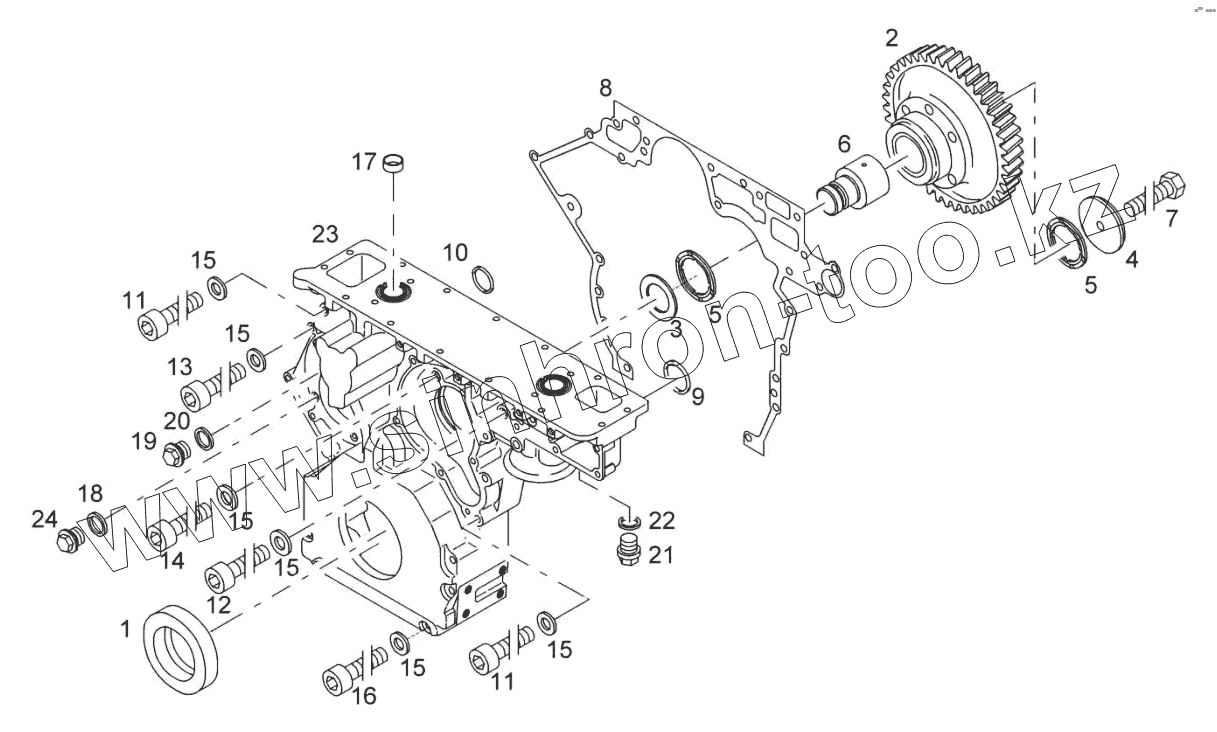

Каталог запасных частей к технике: BOMAG BC772RB-2. Crankcase

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 05711689 Radial seal
2 05717607 Intermediate gear
3 05719222 Stop disc
4 05711747 Stop disc
5 05711748 Stop ring
6 05719223 Bolt
7 05717608 Hexagon bolt
8 05711750 Gasket
9 05719589 Loop ring
10 05711752 Loop ring
11 05717609 Socket-head cap screw
12 07231065 Socket-head cap screw
13 07231049 Socket-head cap screw
14 07231046 Socket-head cap screw
15 08651019 Washer
16 07231084 Socket-head cap screw
17 05713933 Bushing
18 09331166 Sealing ring
19 07641013 Screw plug
20 09331086 Sealing ring
21 05714126 Screw plug 34Nm
22 09331126 Sealing ring
23 05719253 Component carrier
24 07641815 Screw plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
