Каталог запасных частей к технике: BOMAG BC772RB-2. Cooling

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
20
21
22
23
24
25
27
28
29
30
31
32
32
33
33
34
34
35
35
36
36
36
36
36
36
37
37
39

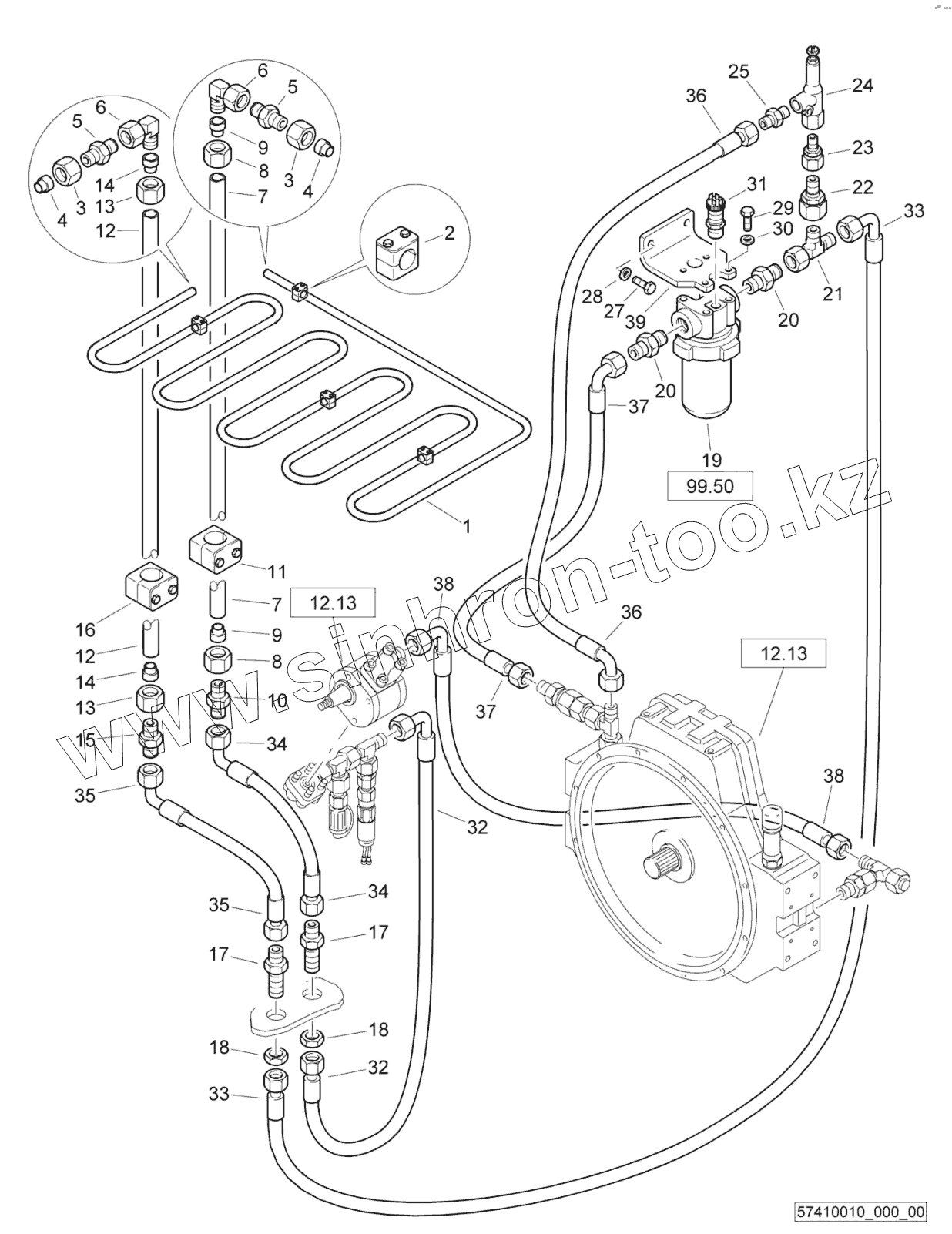

Позиция на иллюстрации Заводской номер детали Название детали
1 57410711 Tube
2 06910160 Fastening clamp
3 05545025 Cap nut
4 05545425 Cutting ring
5 05545932 Union
6 05542125 Angular union
7 57410713 Tube
8 05545025 Cap nut
9 05545425 Cutting ring
10 05545932 Union
11 06910160 Fastening clamp
12 57410713 Tube
13 05545025 Cap nut
14 05545425 Cutting ring
15 05545932 Union
16 06910160 Fastening clamp
17 05542605 Straight union
18 05542922 Nut
19 07993053 Filter
20 05540089 Double-ended union
21 05542194 L-union
22 05542287 Reducing union
23 05543003 Socket
24 05884001 Pressure relief valve
25 05540064 Double-ended union
27 07141234 Hexagon bolt
28 08752130 Spring washer
29 07140834 Hexagon bolt
30 08752084 Spring washer
31 07993992 Different.pressure switch
32 05550124 Hose assy.ac.WN3111
33 05550124 Hose assy.ac.WN3111
34 05550822 Hose assy.ac.WN3111
35 05550822 Hose assy.ac.WN3111
36 05550907 Hose
36 05551101 Hose assy.ac.WN3111
37 05550907 Hose
39 57090006 Angle
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
