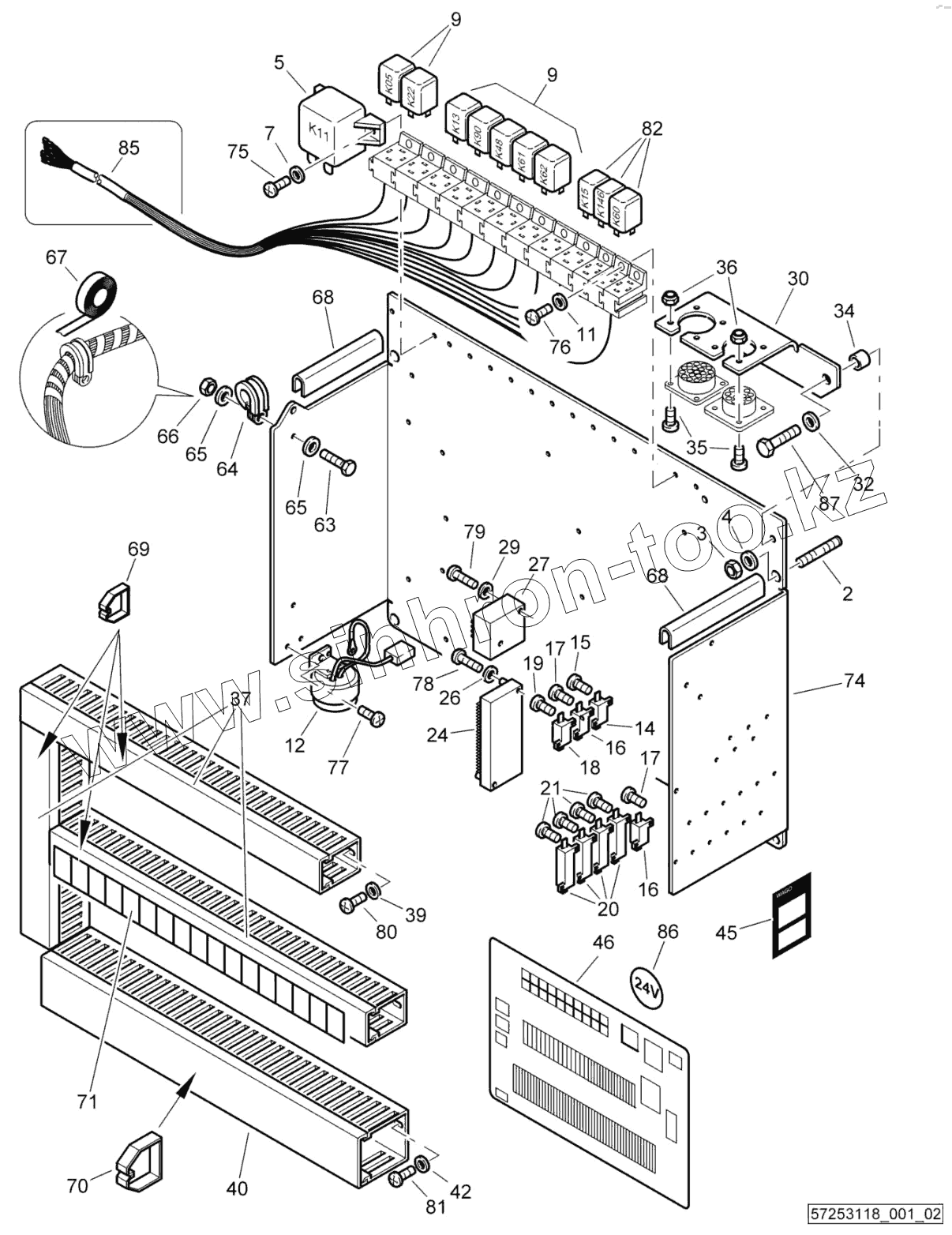

Каталог запасных частей к технике: BOMAG BC772RB-2. Control Box

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
7
9
9
11
12
14
15
16
16
17
17
18
19
20
21
24
26
27
29
30
32
34
35
36
37
39
40
42
45
46
63
64
65
65
66
67
68
68
69
70
71
74
75
76
77
78
79
80
81
82
85
86
87
Позиция на иллюстрации Заводской номер детали Название детали
2 07590804 Pin screw
3 08110813 Hexagon nut
4 08752084 Spring washer
5 05754308 Relay
7 08751053 Spring washer
9 05754312 Relay
11 08751053 Spring washer
12 59222588 Warning buzzer
14 05766563 Resistor
15 07210316 Lens head screw
16 05766561 Resistor
17 07210316 Lens head screw
18 05766562 Resistor
19 07210316 Lens head screw
20 05719946 Resistor
21 07210316 Lens head screw
24 05766403 Diode module
26 08751053 Spring washer
27 05766772 Indicator module
29 08751053 Spring washer
30 57253112 Plate
32 08751064 Spring washer
34 54240156 Spacer piece
35 07210320 Slotted fillister head screw
36 08130305 Safety nut
37 00654004 Cable channel
39 08751053 Spring washer
40 00654007 Cable channel
42 08751053 Spring washer
45 05756434 Label
46 00832817 Decal,indication
63 07140524 Hexagon bolt
64 05551912 Tube clamp
65 08751053 Spring washer
66 08110508 Hexagon nut
67 00573421 Wrapping band
68 00652010 Profile
69 00654014 Clip
70 00654017 Clip
71 00833106 Decal,indication
74 57253117 Plate
75 07860510 Screw
76 07860510 Screw
77 07860510 Screw
78 07860535 Screw
79 07860535 Screw
80 07860510 Screw
81 07860510 Screw
82 05766871 Relay
85 57253615 Wiring
86 00830343 Decal,indication
87 07140652 Hexagon bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
