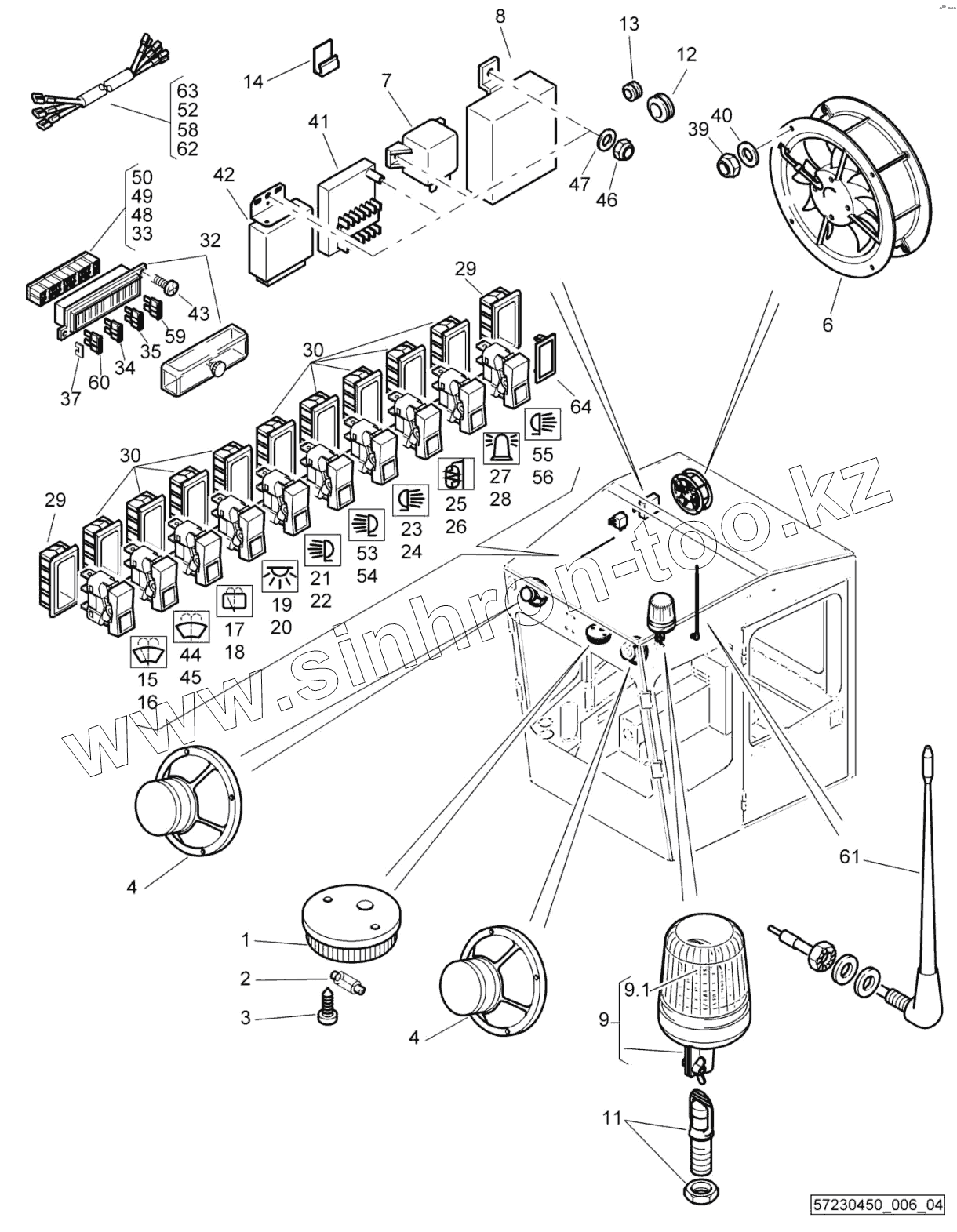

Каталог запасных частей к технике: BOMAG BC772RB-2. Cab

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
7
8
9
9.1
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
32
33
34
35
37
39
40
41
42
43
44
45
46
47
48
49
50
52
53
54
55
56
58
59
60
61
62
63
64
Позиция на иллюстрации Заводской номер детали Название детали
1 32121353 Inside light
2 05762108 Incandescent bulb
3 07813916 Parker screw
4 05573010 Loud-speaker
7 05754308 Relay
8 05710968 Voltage regulator
9 05751150 Rotary beacon
9.1 05751163 Incandescent bulb
11 05751164 Tube
12 05756093 Wall duct
13 05756094 Wall duct
14 06911202 Cableclip
15 05755174 Switch
16 32110075 Symbol
17 05755132 Switch
18 32110076 Symbol
19 05755162 Switch
20 05755155 Symbol
21 05755161 Switch
22 05755157 Symbol
23 05755162 Switch
24 05755160 Symbol
25 05755162 Switch
26 05755159 Symbol
27 05755162 Switch
28 05755156 Symbol
29 05755164 End piece
30 05755165 Intermediate housing
32 05755565 Fuse box
33 05755566 Central plug connector
34 05751097 Fuse
35 05751098 Fuse
37 05755069 Bridge
39 08130408 Safety nut
40 08510409 Washer
41 57132584 Monitoring module
42 05755175 Pulse generator
43 07813916 Parker screw
44 05755173 Switch
45 05755172 Symbol
46 08130508 Safety nut
47 08510511 Washer
48 05755553 Central plug connector
49 05755500 Central plug connector
50 05755555 Central plug connector
52 57253526 Wire harness
53 05755162 Switch
54 05755157 Symbol
55 05755162 Switch
56 05755160 Symbol
58 57132574 Wire harness
59 05751100 Fuse
60 05751173 Fuse
61 32121285 Aerial
62 05573005 Kit,cable
63 57132592 Wire harness
64 32110014 Cover plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
