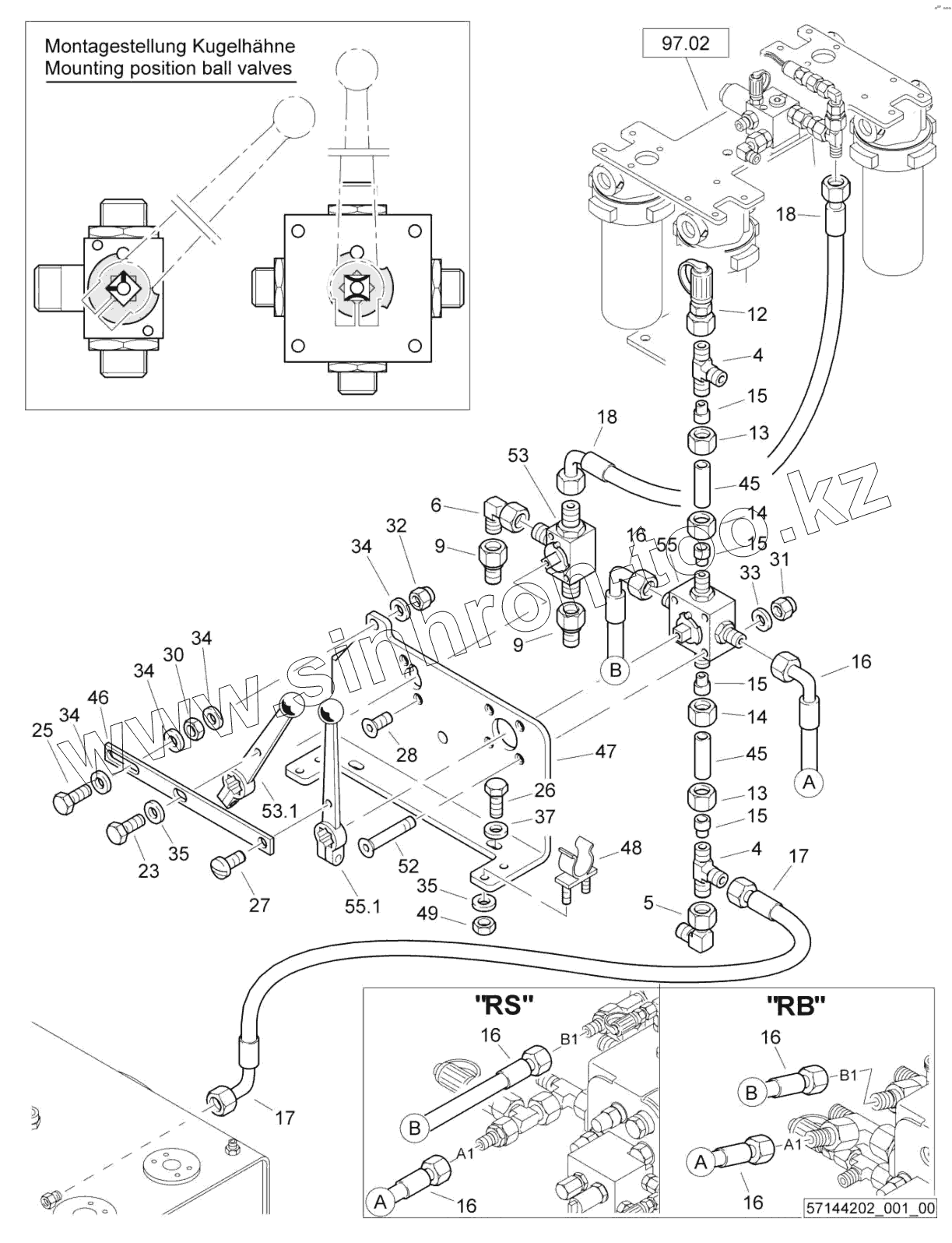

Каталог запасных частей к технике: BOMAG BC772RB-2. Brake Releasing Device

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
4
5
6
9
9
12
13
13
14
14
15
15
15
15
16
16
16
16
16
16
17
17
18
18
23
25
26
27
28
30
31
32
33
34
34
34
34
35
35
37
45
45
46
47
48
49
52
53
53.1
55
55.1
Позиция на иллюстрации Заводской номер детали Название детали
4 05540957 T-union
5 05542123 Angular union
6 05542125 Angular union
9 05542287 Reducing union
12 05544032 Test connection
13 05545020 Cap nut
14 05545070 Cap nut
15 05545420 Cutting ring
16 05550176 Hose assy.ac.WN3111
17 05550897 Hose assy.ac.WN3111
18 05553153 Hose assy.ac.WN3111
23 07140626 Hexagon bolt
25 07140842 Hexagon bolt
26 07141017 Hexagon bolt
27 07290612 Flat head screw
28 07320508 Countersunk screw
30 08110813 Hexagon nut
31 08130611 Safety nut
32 08130813 Safety nut
33 08510612 Washer
34 08510817 Washer
35 08751064 Spring washer
37 08752106 Spring washer
45 49140108 Hydraulic tube
46 57141904 Joint bar
47 57143302 Holder
48 01481303 Crank handle clamp
49 08110620 Hexagon nut
52 07320657 Countersunk screw
53 09510046 Valve,cock
53.1 09510062 Key,cock
55 09510047 Valve,cock
55.1 09510063 Key,cock
