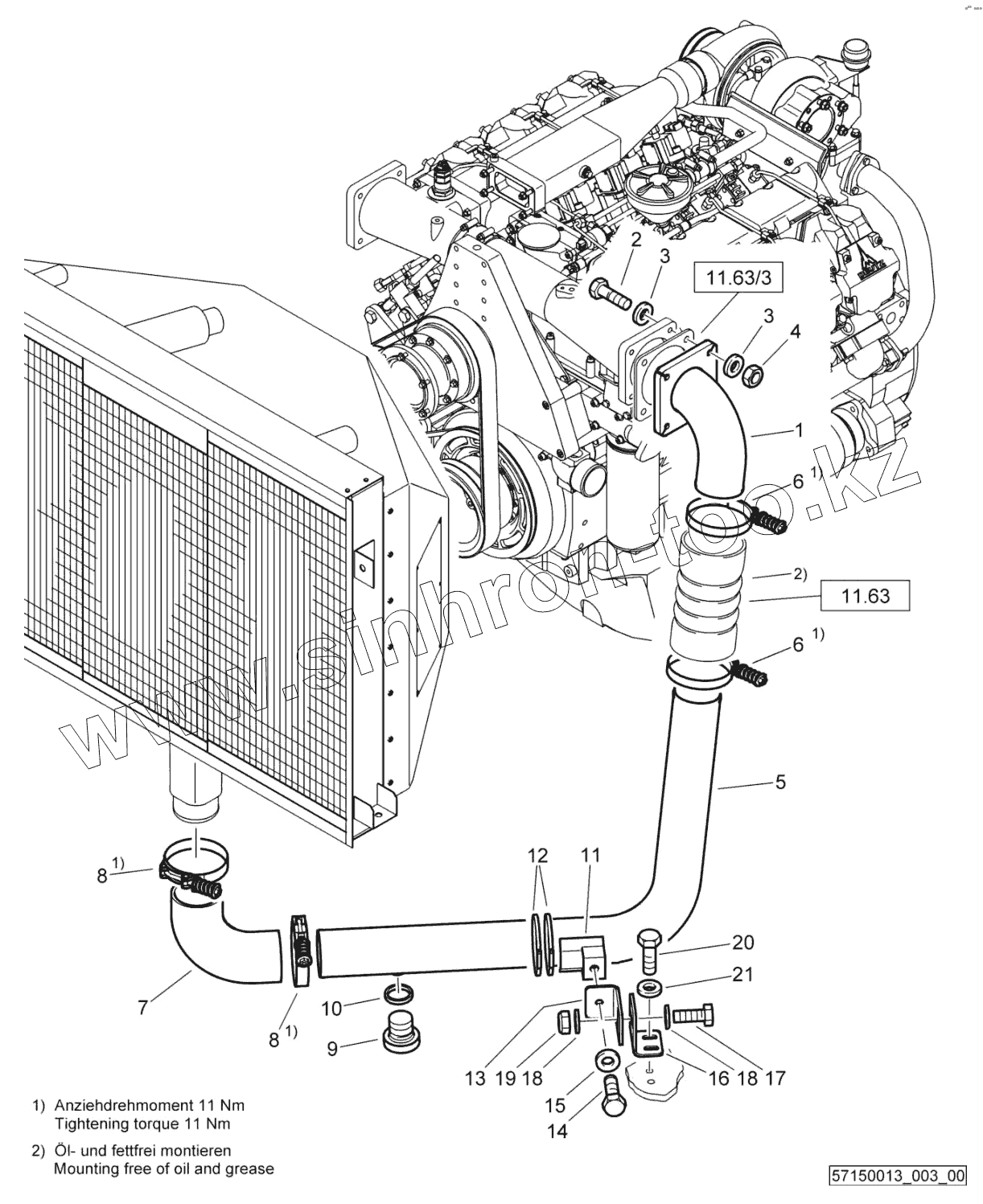

Каталог запасных частей к технике: BOMAG BC772RB-2. Air Duct

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 57150980 Tube
2 07141044 Hexagon bolt
3 08752106 Spring washer
4 08111016 Hexagon nut
5 57150969 Tube
6 05552540 Hose clip
7 57151022 Elbow tube
8 05552544 Hose clip
9 07621215 Screw plug
10 09331108 Sealing ring
11 57150951 Holder
12 05552425 Hose clip
13 57150941 Angle
14 07141225 Hexagon bolt
15 08752130 Spring washer
16 57150954 Angle
17 07141230 Hexagon bolt
18 08752130 Spring washer
19 08131218 Safety nut
20 07141027 Hexagon bolt
21 08752106 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
