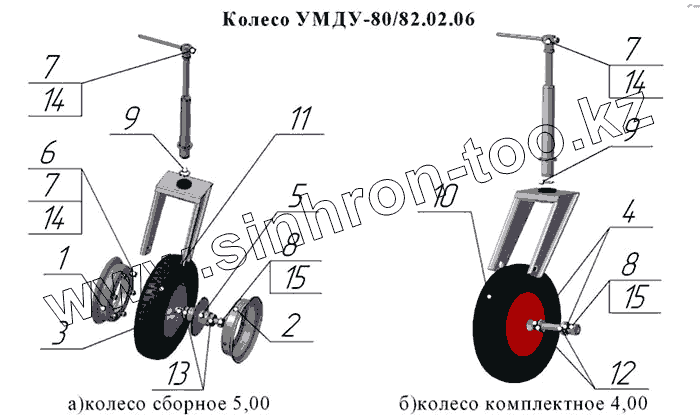

Каталог запасных частей к технике: Беловеж КМ-320(БР, БГ). Колесо УМДУ-80/82.02.06
1
2
3
4
5
6
7
7
7
8
8
9
9
10
11
12
13
14
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | УМДУ-80/82.02.022 | Боковина обода | |
| 2 | УМДУ-80/82.02.022-01 | Боковина обода | |
| 3 | УМДУ-80/82.02.06.002 | Втулка распорная | |
| 4 | УМДУ-8082.02.06.002-01 | Втулка распорная | |
| 5 | УМДУ-8082.02.06.04.000 | Ступица | |
| 6 | М12X25ГОСТ7805-70 | Болт | |
| 7 | М12ГОСТ5915-70 | Гайка | |
| 8 | М24ГОСТ5915-70 | Гайка | |
| 9 | А4013942-68 | Кольцо | |
| 10 | Колесо комплектное4.00 | Колесо комплектное 4.00 | |
| 11 | Шина5,00 | Шина 5,00 | |
| 12 | 105ГОСТ8338-75 | Подшипник | |
| 13 | 180205ГОСТ7242-81 | Подшипник | |
| 14 | 1265ГГОСТ6402-80 | Шайба | |
| 15 | 2465ГГОСТ6402-80 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
