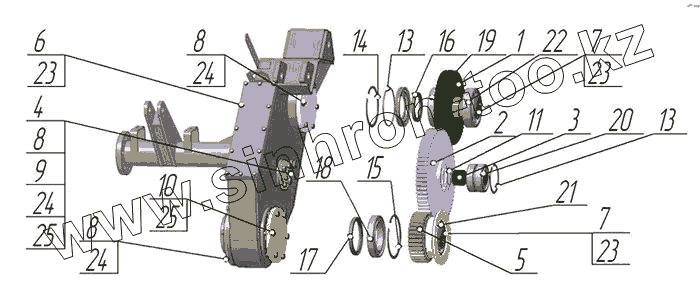

Каталог запасных частей к технике: Беловеж ФД-567. Редуктор цилиндрический ФД-567.02
1
2
3
4
5
6
7
7
8
8
8
9
10
11
13
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФД-567.02.003 | Колесо зубчатое ведомое | |
| 2 | ФД-567.02.02 | Колесо зубчатое промежуточное | |
| 3 | ФД-567.02.004 | Ось колеса зубчатого | |
| 4 | ФД-567.01.006 | Пробка | |
| 5 | ФД-567.02.001 | Шестерня | |
| 6 | М8х16 | Болт | |
| 7 | М8х30 | Болт | |
| 8 | М10x30 | Болт | |
| 9 | М12х20 | Болт | |
| 10 | М12Х45 | Болт | |
| 11 | 051-055-25-2-2 | Кольцо | |
| 12 | 135-140-36-2-2 | Кольцо | |
| 13 | 100 | Кольцо стопорное (внутреннее) | |
| 14 | 140 | Кольцо стопорное (внутреннее) | |
| 15 | 150 | Кольцо стопорное (внутреннее) | |
| 16 | 1.1-80x105-1 | Манжета | |
| 17 | 1.1-110x135-1 | Манжета | |
| 18 | 120 | Кольцо проставочное | |
| 19 | 216 | Подшипник | |
| 20 | 309 | Подшипник | |
| 21 | 410 | Подшипник | |
| 22 | 411 | Подшипник | |
| 23 | 865Г | Шайба | |
| 24 | 1065Г | Шайба | |
| 25 | 1265Г | Шайба |
