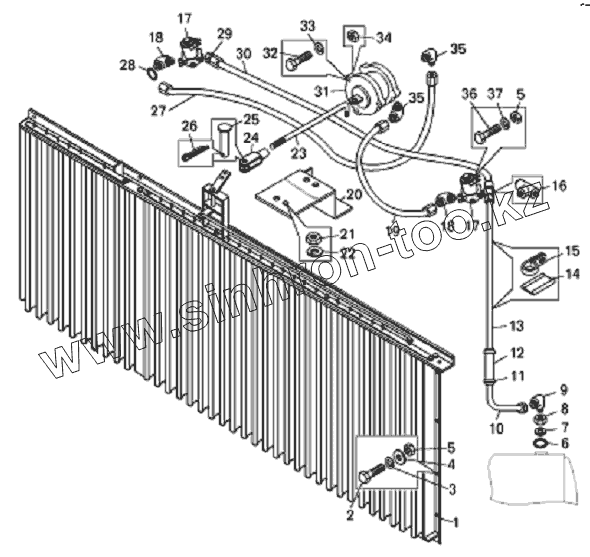

Каталог запасных частей к технике: БелАЗ-7823. Жалюзи радиатора и их привод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 78211-1310100 Жалюзи радиатора
2 201457 Болт
3 252155 Шайба
4 252005 Шайба
5 250510 Гайка
6 020-025-30-2-2 Кольцо
7 376145 Шайба защитная
8 374939 Гайка
9 402741 Угольник
10 78211-1310394 Воздухопровод
11 308764 Хомут
12 540-1303067 Шланг
13 78211-1310384 Воздухопровод
14 548А-1104696-01 Прокладка
15 315412 Кляммер
16 344197 Тройник
17 КЭМ-18 Клапан электромагнитный
18 344529 Угольник
19 78211-1310380 Воздухопровод
20 78211-1310290 Кронштейн
21 250512 Гайка
22 252136 Шайба
23 78211-1310170 Тяга управления жалюзи радиатора
24 525-1108029-10 Вилка (453610013)
25 260035 Палец
26 258039 Шплинт
27 78211-1310370 Воздухопровод
28 008-011-19-2-2 Кольцо
29 344771 Ниппель
30 78211-1310374 Воздухопровод
31 549Б-1310300 Пневмопереключатель
32 201542 Болт
33 252137 Шайба
34 250514 Гайка
35 379053 Угольник
36 201469 Болт М8х66
37 252135 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
