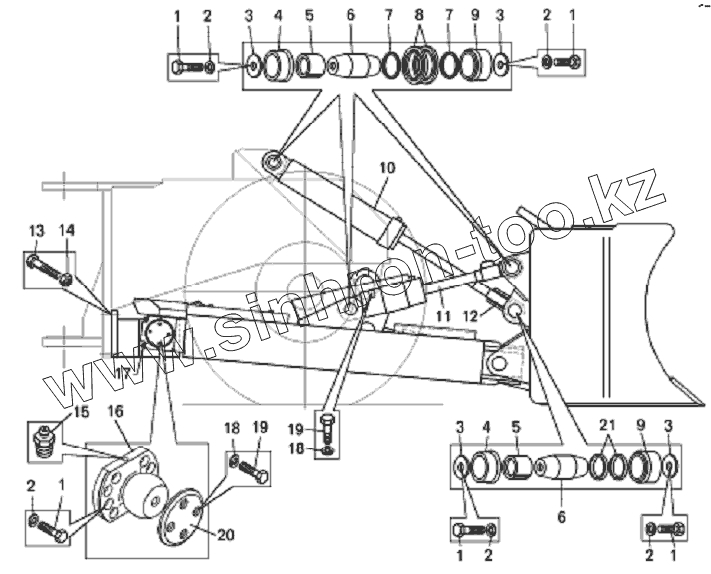

Каталог запасных частей к технике: БелАЗ-7823. Установка цилиндров подъема и поворота отвала

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

2

2

3

3

3

3

4

4

5

5

6

6

7

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	340748		Болт
2	252143		Шайба
3	549А-2919160		Пластина прижимная
4	549А-2919154		Втулка
5	549А-2919158		Втулка распорная
6	549А-2919078		Палец
7	75211-3003097		Кольцо
8	7519-8603680-10		Сальник
9	549А-2919155		Втулка
10	7823-4613010		Цилиндр подъема отвала
11	7823-4614010-10		Цилиндр поворота отвала
12	78202-4607108		Серьга цилиндра
13	78202-4607028		Болт специальный
14	7555-2907520		Гайка
15	1.3.Ц6ХР		Масленка
16	78202-4607078		Опора шаровая
17	258071		Шплинт
18	252157		Шайба
19	201538		Болт
20	78202-4607068		Крышка
21	78202-4607109		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
