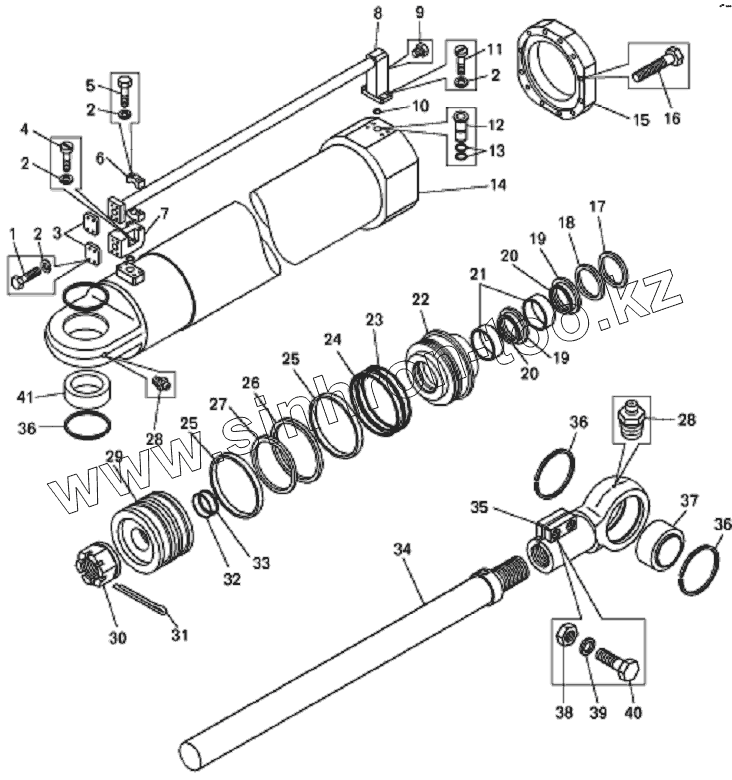

Каталог запасных частей к технике: БелАЗ-7823. Цилиндр подъема отвала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 201497 Болт
2 252156 Шайба
3 7822-4613078 Заглушка
4 341346 Винт М10х45 (34134600)
5 201511 Болт
6 7823-4617324 Прижим
7 7823-4617338 Фланец
8 7823-4613072 Фланец
9 262541 Пробка
10 036-041-30-2-2 Кольцо
11 341347 Винт М10х35 (0034131700)
12 7822-4614083 Втулка
13 019-023-25-2-2 Кольцо
14 7823-4613018 Корпус цилиндра в сборе
14 7823-4613020 Корпус цилиндра
15 7823-4613038 Кольцо ограничительное
16 340758 Болт М24х110
17 WE5200800-T46T Грязесъемник
18 ORAR00237-N7237 Кольцо
19 RS1300800-T46T Штоковое уплотнение
20 ORAR00340-N7237 Кольцо
21 GR7300800-C380 Кольцо опорное штоковое
22 7823-4613024 Крышка передняя
23 540-8603091 Шайба защитная
24 170-180-58-2-2 Кольцо
25 GP7301800-C380 Кольцо опорное поршневое
26 РТ0401800-Т46Т Поршневое уплотнение
27 ORAR00438-N7237 Кольцо
28 1.3Ц6хр Масленка
29 7823-4613044 Поршень
30 342432 Гайка М64х3
31 258103 Шплинт
32 065-070-30-2-2 Кольцо
33 7822-4614017 Шайба защитная
34 7823-4613042 Шток
35 75131-3003060 Наконечник штока
36 540-8603076-10 Кольцо стопорное
37 ШСЛ-90К-1 Подшипник
38 250560 Гайка
39 252139 Шайба
40 200864 Болт
41 78202-4613303 Втулка
42 7822-4614075 Крышка цилиндра задняя
43 7823-4617190 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
