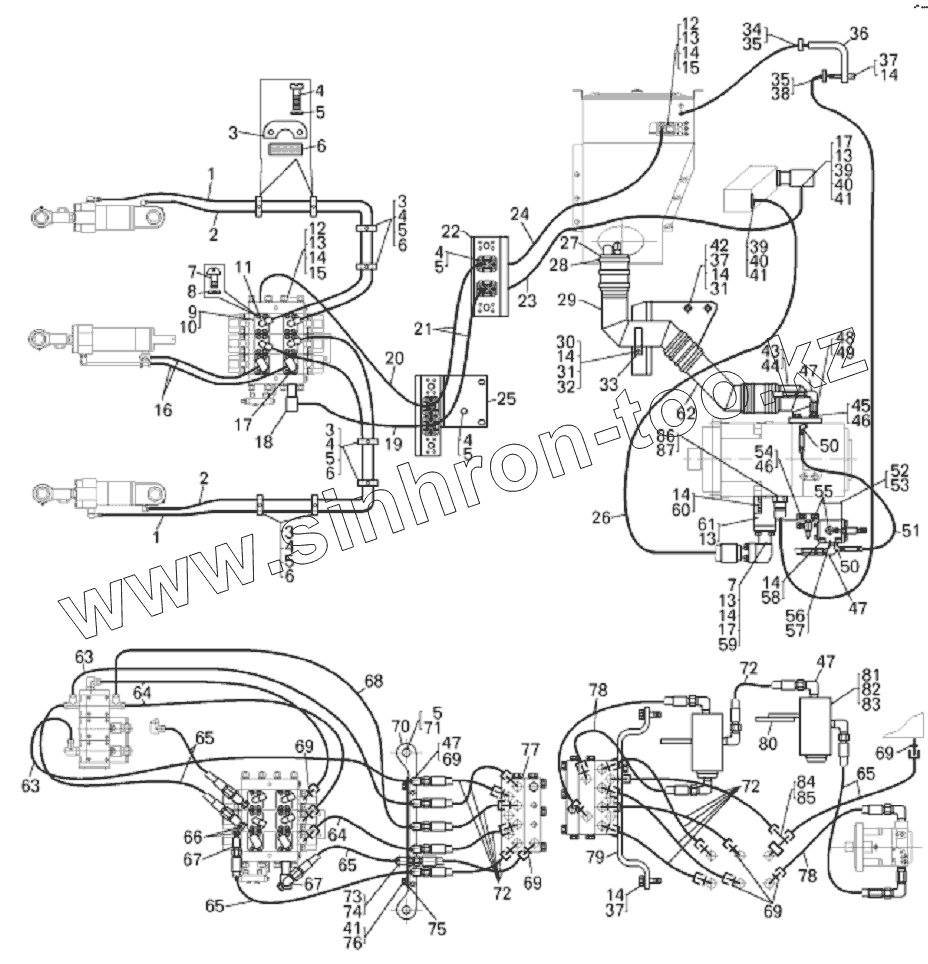

Каталог запасных частей к технике: БелАЗ-7823. Трубопроводы рабочего оборудования
1
1
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
12
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
37
37
38
39
39
40
40
41
41
41
42
43
44
45
46
46
47
47
47
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
64
65
65
65
65
66
67
67
68
69
69
69
69
69
70
71
72
72
72
73
74
75
76
77
78
78
79
80
81
82
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7823-4617910 | Рукав высокого давления | |
| 2 | 7823-4617900 | Рукав высокого давления | |
| 3 | 7823-4617324-10 | Прижим | |
| 4 | 201593 | Болт | |
| 5 | 252138 | Шайба | |
| 6 | 540А-1015010 | Шланг соединительный | |
| 7 | 341347 | Винт М10х35 (0034131700) | |
| 8 | 252156 | Шайба | |
| 9 | 7823-4617337-20 | Фланец | |
| 10 | 036-041-30-2-2 | Кольцо | |
| 11 | 525-3408039 | Угольник | |
| 12 | 7513-8609744 | Заглушка | |
| 13 | 034-040-36-2-2 | Кольцо | |
| 14 | 201499 | Болт | |
| 15 | 252136 | Шайба | |
| 16 | 7822-4617630 | Рукав высокого давления | |
| 17 | 7822-3408126 | Удлинитель | |
| 18 | 7823-3408135 | Удлинитель | |
| 19 | 7822-4617650 | Рукав высокого давления | |
| 20 | 7822-4617850 | Рукав высокого давления | |
| 21 | 7822-4617670 | Рукав высокого давления | |
| 22 | 78221-4617206 | Плита | |
| 23 | 7822-4617660 | Рукав высокого давления | |
| 24 | 7822-4617820 | Рукав (L=1050мм) | |
| 25 | 78221-4617060 | Плита | |
| 26 | 7822-4617610 | Рукав высокого давления | |
| 27 | 540-1115054 | Шланг | |
| 28 | 549А-1303350-01 | Хомут | |
| 29 | 78221-4617248 | Трубопровод | |
| 30 | 340237 | Болт М10х130 | |
| 31 | 342522 | Шайба | |
| 32 | 250512 | Гайка | |
| 33 | 78231-4617348 | Скоба | |
| 34 | 78231-4617034 | Рукав | |
| 35 | 344425 | Хомут | |
| 36 | 78231-4617244 | Трубопровод дренажный | |
| 37 | 201497 | Болт | |
| 38 | 540А-8101045 | Шланг соединительный | |
| 39 | 75303-3408246-10 | Прижим фланца | |
| 40 | 75303-3408275 | Винт 7/16-14UNC | |
| 41 | 252137 | Шайба | |
| 42 | 78221-4617920 | Кронштейн | |
| 43 | 78221-4617370 | Фланец всасывающий | |
| 44 | 104-110-36-2-2 | Кольцо | |
| 45 | 202119 | Болт | |
| 46 | 252139 | Шайба | |
| 47 | 344435 | Угольник (459981645) | |
| 48 | 7921-3408482 | Удлинитель | |
| 49 | 540-1712534 | Прокладка | |
| 50 | 344442 | Угольник | |
| 51 | 75131-8609686 | Рукав высокого давления | |
| 52 | 78221-4617140-40 | Клапан | |
| 53 | 044-050-36-2-2 | Кольцо | |
| 54 | 202127 | Болт М16х70 | |
| 55 | 75306-8609360 | Клапан | |
| 56 | 78221-4619340 | Клапан редукционный | |
| 57 | 010-014-25-2-2 | Кольцо (253111357) | |
| 58 | ТО41-4617029 | Винт М10х60 | |
| 59 | 7822-4617327 | Прижим | |
| 60 | 341346 | Винт М10х45 (34134600) | |
| 61 | 78221-4617382-40 | Фланец нагнетательный | |
| 62 | 78221-4617250 | Трубопровод | |
| 63 | 751211-8609694 | Рукав высокого давления | |
| 64 | 751211-8609680 | Рукав высокого давления | |
| 65 | 751211-8609686 | Рукав высокого давления | |
| 66 | 262541 | Пробка | |
| 67 | 344447 | Угольник | |
| 68 | 751211-8609690 | Рукав высокого давления | |
| 69 | 344006 | Ниппель | |
| 70 | 78221-4619052-40 | Колодка | |
| 71 | 201596 | Болт | |
| 72 | 751211-8609676- | Рукав высокого давления | |
| 73 | 344440 | Угольник | |
| 74 | 250640 | Гайка | |
| 75 | 78221-4617207-40 | Пластина | |
| 76 | 201538 | Болт | |
| 77 | 78231-4619080 | Блок клапанов | |
| 78 | 751211-8609700 | Рукав высокого давления | |
| 79 | 78211-4619054 | Скоба | |
| 80 | 78221-4619078 | Пластина | |
| 81 | 78221-4619074 | Клапан двухмагистральный | |
| 82 | 201456 | Болт | |
| 83 | 250510 | Гайка | |
| 84 | 344203 | Тройник | |
| 85 | 7520-3408482 | Удлинитель | |
| 86 | 543-1719032 | Прокладка | |
| 87 | 78221-4617335 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
