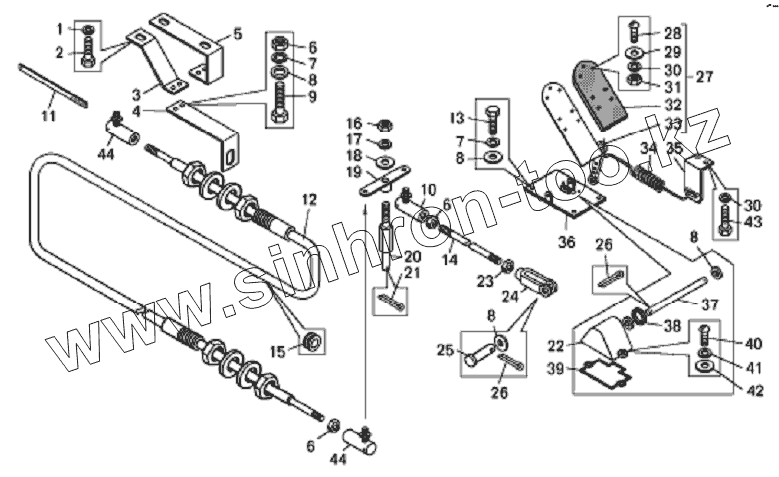

Каталог запасных частей к технике: БелАЗ-7823. Привод управления подачей топлива бульдозера БелАЗ-78231

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
1 252136 Шайба
2 S-172-В Болт
3 78211-1108074 Кронштейн
4 7548D-1108082 Кронштейн
5 75483-1108066 Кронштейн
6 250510 Гайка
7 252135 Шайба
8 252005 Шайба
9 201458 Болт
10 500-1108138 Наконечник в сборе
11 75483-1108277 Пластина
12 78221-1108210-10 Трос Ь=2900мм
13 201456 Болт
14 7822-1108051 Тяга
15 500-3724042 Втулка
16 250514 Гайка
17 252137 Шайба
18 252007 Шайба
19 78211-1108170 Рычаг
20 540М-1108044 Ось
21 258053 Шплинт
22 5336-1108058 Крышка
23 250511 Гайка
24 525-1108029-Б Вилка
25 260035 Палец
26 258039 Шплинт
27 75481-1108002 Педаль привода подачи топлива
28 220105 Винт
29 252004 Шайба
30 252134 Шайба
31 250508 Гайка
32 549-1108016 Накладка педали
33 754811-1108011 Педаль с упором
34 540-1115043 Пружина
35 75211-1108128-10 Упор пружины
36 75481-1108025 Кронштейн педали
37 75481-1108156 Ось
38 5336-1108161 Кольцо
39 5336-1108059 Прокладка
40 220079 Винт
41 252133 Шайба
42 252003 Шайба
43 201420 Болт
44 75404-1108140 Наконечник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
