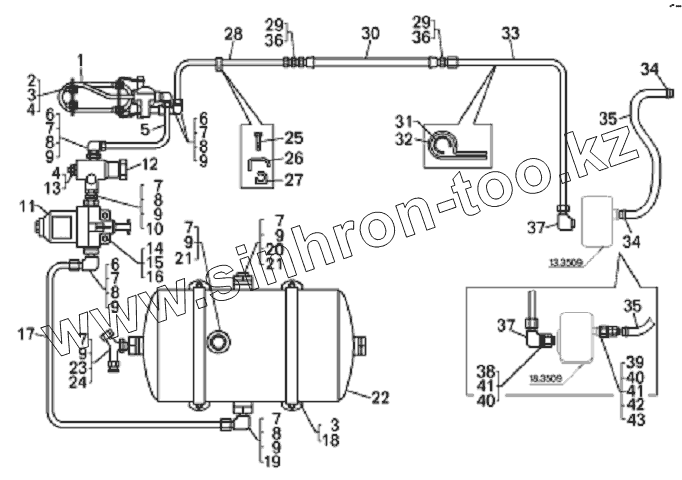

Каталог запасных частей к технике: БелАЗ-7823. Монтаж трубопроводов компрессора на бульдозере БелАЗ-7823
1
2
3
3
4
4
5
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11.3511010-01 | Водоотделитель | |
| 2 | 201497 | Болт | |
| 3 | 250512 | Гайка | |
| 4 | 252136 | Шайба | |
| 5 | 7822-3506315 | Т рубка | |
| 6 | 402776 | Угольник | |
| 7 | 020-025-30-2-2 | Кольцо | |
| 8 | 344939 | Гайка М22-6Н | |
| 9 | 376145 | Шайба защитная | |
| 10 | 404314 | Штуцер | |
| 11 | 100-3536010 | Противозамерзатель | |
| 12 | 11.351201 | Регулятор давления | |
| 13 | 250517 | Гайка | |
| 14 | 250510 | Гайка | |
| 15 | 200275 | Болт | |
| 16 | 252136 | Шайба | |
| 17 | 7822-3506278 | Т рубка | |
| 18 | 540М-3513038 | Хомут крепления | |
| 19 | 402732 | Угольник | |
| 20 | ПС7-0 | Кран | |
| 21 | 374935 | Гайка | |
| 22 | 7522-3513015 | Ресивер | |
| 23 | 120-3506350-А2 | Кран отбора воздуха | |
| 24 | 374934 | Гайка переходная | |
| 25 | 201424 | Болт | |
| 26 | 540А-3506988 | Вкладыш | |
| 27 | 75211-6603724 | Скоба | |
| 28 | 7822-3509310 | Т рубка | |
| 29 | 344757 | Ниппель | |
| 30 | 75405-3506084 | Шланг (515Б-3506210-01) | |
| 31 | 548А-1104694-01 | Прокладка | |
| 32 | 344614 | Кляммер | |
| 33 | 7822-3509254 | Т рубка | |
| 34 | 344425 | Хомут | |
| 35 | 75404-3509318 | Шланг соединительный | |
| 36 | 012-016-25-2-2 | Кольцо | |
| 37 | 379659 | Угольник | |
| 38 | 404312 | Штуцер | |
| 39 | 357040 | Гайка М26-6Н | |
| 40 | 376293 | Шайба | |
| 41 | 376291 | Шайба | |
| 42 | 75471-3509346 | Переходник | |
| 43 | 75125-3513166 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
