Каталог запасных частей к технике: БелАЗ-7823. Коробка передач. Установка реверсивного и диапазонного валов

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

4

5

6

7

7

7

8

8

8

8

8

8

8

8

9

10

10

10

10

11

11

11

11

12

12

13

14

15

16

17

17

18

18

19

20

20

21

21

22

22

23

24

25

25

26

27

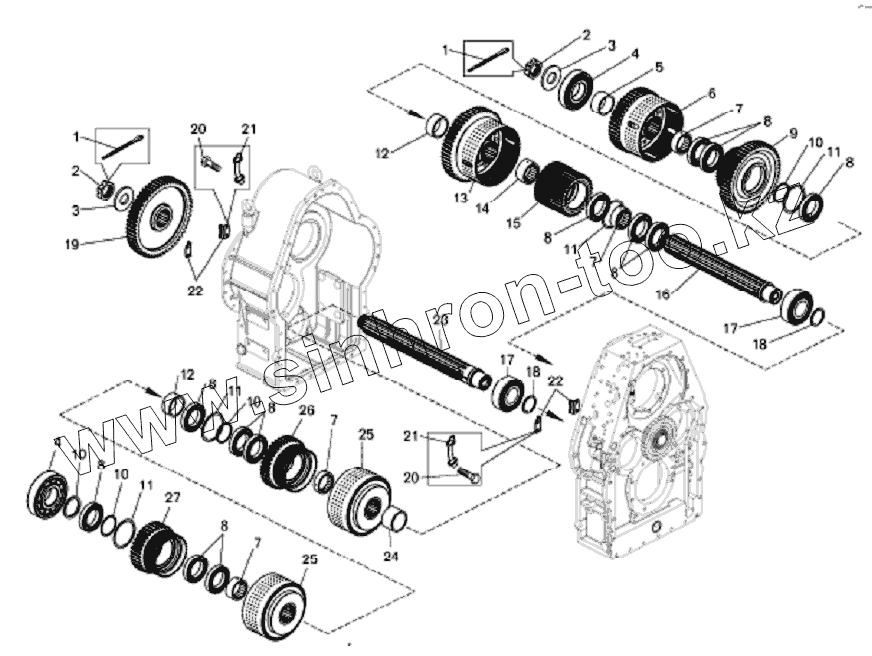

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258088		Шплинт
2	375110		Гайка
3	7548-1701378		Шайба
4	12316КМ		Подшипник
5	7548-1701374		Втулка
6	7555-1711700-01		Фрикцион повышающего диапазона
7	7548-1701213		Втулка
8	6-116Л		Подшипник
9	7555-1701560		Шестерня повышающего диапазона
10	7548-1767078		Кольцо распорное
11	540-1701204		Кольцо
12	7548-17011212		Втулка
13	7822-1711600		Фрикцион понижающего диапазона
14	7548-1701426		Втулка
15	7822-1701550		Шестерня понижающего диапазона
16	7548-1701400-01		Вал диапазонный в сборе
17	53614		Подшипник
18	548-2405029		Кольцо
19	7555-1701588		Шестерня привода реверсивного вала
20	201495		Болт
21	540-1709096-10		Скоба замковая
22	7548-1701398		Скоба замковая
23	7548-1701450-10		Вал реверсивный в сборе
24	7548-1701474-10		Втулка
25	7548-1711500		Фрикцион 2 передачи
26	7548-1701510-20		Шестерня 1 передачи в сборе
27	7548-1701520-10		Шестерня II передачи в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
