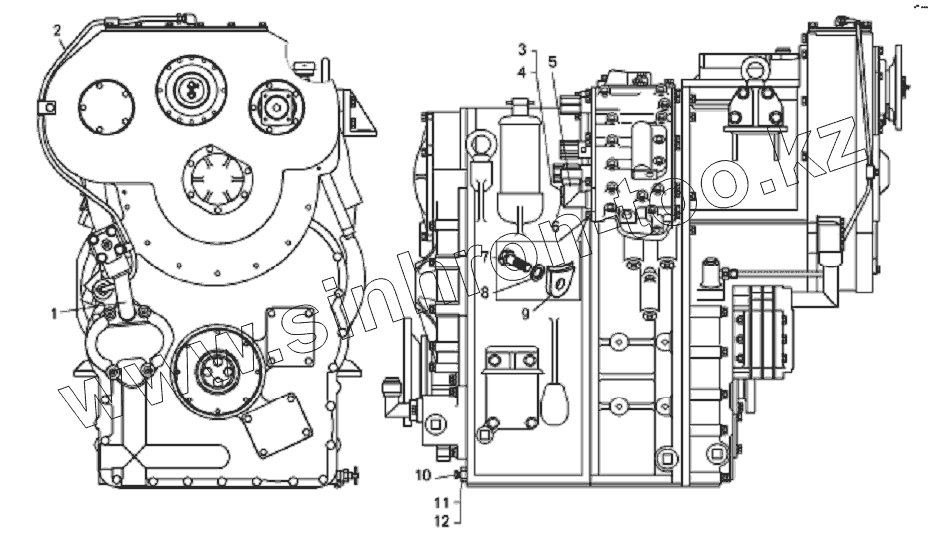

Каталог запасных частей к технике: БелАЗ-7823. Гидромеханическая передача. Трубопроводы

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 7822, 78221 (2016) 7823, 78231 (2016) БелАЗ-7822 (2008) БелАЗ-7822 (2011) БелАЗ-7823 (2008)

Схема > Не выбрано Установка кабины Кабина Дверь кабины Установка стеклоочистителей и стеклоомывателей Установка сиденья Установка подлокотника Установка лестниц Вентилятор кабины и его установка Отопитель Установка отопителя кабины Установка трубопроводов отопителя Установка противосолнечного козырька и зеркало заднего вида Установка капотов Установка оперения Подшипники Установка двигателя на бульдозере БелАЗ-7823 Установка двигателя на бульдозере БелАЗ-78231 Установка предпускового подогревателя на бульдозере БелАЗ-7823 Установка предпускового подогревателя на бульдозере БелАЗ-78231 Установка воздушного фильтра на бульдозере БелАЗ-7823 Установка воздушного фильтра на бульдозере БелАЗ-78231 Фильтр воздушный Установка топливного бака и топливопроводов на бульдозер БелАЗ-7823 Установка топливного бака и топливопроводов на бульдозер БелАЗ-78231 Топливный бак Фильтр грубой очистки топлива бульдозера БелАЗ-7823 Обогреватель топлива с фильтром бульдозера БелАЗ-7823, 78231 Привод управления подачей топлива бульдозера БелАЗ-7823 Привод управления подачей топлива бульдозера БелАЗ-78231 Цилиндр пневматический Установка системы выпуска отработавших газов на бульдозере БелАЗ-7823 Установка системы выпуска отработавших газов на бульдозере БелАЗ-78231 Радиаторы системы охлаждения и кожух вентилятора Кожух с масляным радиатором бульдозера БелАЗ-7823 Кожух с масляным радиатором бульдозера БелАЗ-78231 Радиатор Трубопроводы системы охлаждения бульдозера БелАЗ-7823 Трубопроводы системы охлаждения бульдозера БелАЗ-78231 Жалюзи радиатора и их привод Жалюзи радиатора Пневмопереключатель Установка гидромеханической передачи Гидромеханическая передача. Согласующая передача и гидротрансформатор с коробкой передач Гидромеханическая передача. Трубопроводы Насос масляный передний Гидротрансформатор с коробкой передач Картер гидротрансформатора с приводом насосов Картер гидротрансформатора Колесо насоса Колесо турбины Колесо первого (второго) реактора Коробка передач. Картеры Коробка передач. Установка первичного вала Коробка передач. Установка реверсивного и диапазонного валов Коробка передач. Установка выходного вала Коробка передач. Установка маслозаборника и полнопоточного фильтра Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен Картер коробки передач Картер гидромеханической передачи Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки Трубопровод подводящий и подпорный клапан Вал первичный Вал реверсивный (диапазонный) Крышка диапазонного вала Крышка реверсивного вала Ступица гидротрансформатора Фрикцион Механизм управления гидромеханической передачей Электромагнит Клапан корректирующий Маслозаборник и полнопоточный фильтр Коробка золотниковая Картер, вал первичный, вал вторичный и вал привода насоса согласующей передачи Трубопроводы и шланги гидромеханической передачи бульдозера БелАЗ-7823 Трубопроводы и шланги гидромеханической передачи бульдозера БелАЗ-78231 Теплообменник водомасляный и его установка Установка карданных валов на бульдозере БелАЗ-7823 Установка карданных валов на бульдозере БелАЗ-78231 Муфта упругая на бульдозер БелАЗ-7823 Муфта упругая на бульдозер БелАЗ-78231 Вал карданный промежуточный Муфта карданная Опора промежуточная со стояночным тормозом Вал карданный Рычаг регулировочный Мост ведущий передний Корпус тормоза Главная передача Шестерня ведущая главной передачи Дифференциал переднего моста Колесная передача Cтупица колеса Мост ведущий передний Корпус тормоза Главная передача Шестерня ведущая главной передачи Дифференциал переднего моста Колесная передача Cтупица колеса Мост ведущий передний Корпус тормоза Главная передача Шестерня ведущая главной передачи Дифференциал переднего моста Колесная передача Cтупица колеса Рама Установка брызговиков двигателя Установка брызговиков моторного отсека Установка подвески Установка переднего колеса Детали колес Установка рулевого колеса Установка трубопроводов рулевого управления Колесо рулевое с ручкой и рулевая колонка Колонка рулевая с кронштейном Вал карданный рулевого управления Цилиндр поворота Клапан-регулятор Фильтр Электродвигатель дублирующего привода с насосом Монтаж гидравлического привода тормозов Автомат разгрузки насоса Кран управления тормозами Клапан защитный двойной Цилиндр стояночного тормоза Кран управления стояночным тормозом Фильтр Пневмогидроаккумулятор Монтаж трубопроводов компрессора на бульдозере БелАЗ-7823 Монтаж трубопроводов компрессора на бульдозере БелАЗ-78231 Водоотделитель Регулятор давления Клапан предохранительный Противозамерзатель Монтаж проводов на шасси бульдозера БелАЗ-7823, БелАЗ-78231. Главный вид Монтаж проводов на шасси бульдозера БелАЗ-7823, БелАЗ-78231. Часть I Монтаж проводов на шасси бульдозера БелАЗ-7823, БелАЗ-78231. Часть II Монтаж проводов на шасси бульдозера БелАЗ-7823, -231. Часть III Установка передних фар Установка аккумуляторных батарей Установка задних фар и фонарей Монтаж проводов на кабине бульдозера БелАЗ-7823, 78231 Установка проблескового маяка и фар Установка щитка управления подогревателя Панель приборов бульдозера Установка рабочего оборудования Установка цилиндров подъема и поворота отвала Отвал с ножами (вариант a)– тип "U" Отвал с ножами (вариант b)– тип "S" Отвал с ножами (вариант c)– тип "SU" Цилиндр подъема отвала Цилиндр поворота отвала Трубопроводы рабочего оборудования Клапан Клапан двухмагистральный Клапан редукционный Блок клапанов Установка блока гидрораспределителей Гидрораспределитель управления Гидрораспределитель Блок корпусов Клапан вспомогательный Клапан предохранительный Установка блока управления Установка масляного бака Бак масляный Установка насосов Инструмент, принадлежности Установка огнетушителей

1

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7548-1704620-10		Труба нагнетательная
2	75800-1712654		Т рубка смазки
3	540-2917144		Прокладка
4	344361		Пробка
5	7821-1712620-10		Трубопровод
6	262543		Пробка
7	201538		Болт
8	252137		Шайба
9	7548-1704466		Прижим
10	262541		Пробка
11	540-1701774		Пробка
12	020-025-30-2-6		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
