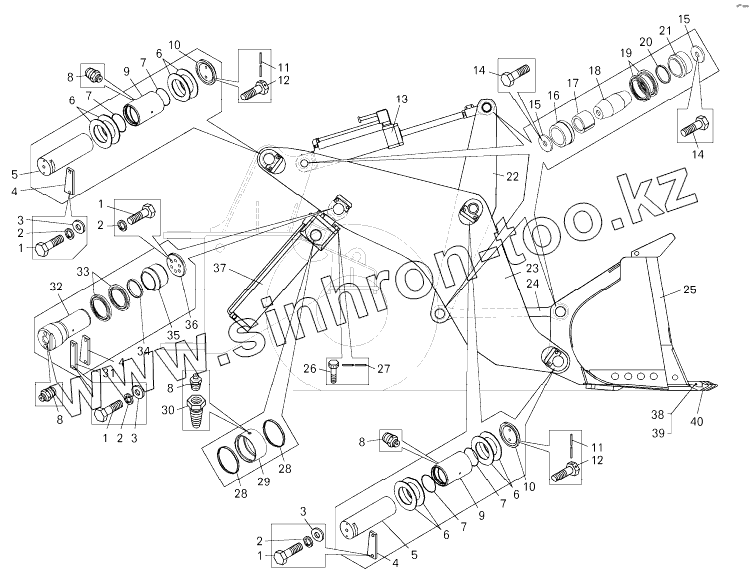

Каталог запасных частей к технике: БелАЗ-7822. Установка погрузочного оборудования
/129.gif)
1
1
1
1
2
2
2
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 340035 | Болт | |
| 2 | 252141 | Шайба | |
| 3 | 252019 | Шайба | |
| 4 | 7822-4621028 | Клин | |
| 5 | 7822-4621092 | Палец | |
| 6 | 7821-4621094 | Шайба | |
| 7 | 130-140-58-2-2 | Кольцо | |
| 8 | 1.3.Ц6хр | Масленка | |
| 9 | 7821-4621090 | Втулка | |
| 10 | 7822-4621096 | Крышка | |
| 11 | 258285 | Шплинт | |
| 12 | 340642 | Болт 3М16х1,5х45 | |
| 13 | 78221-4614010 | Цилиндр поворота ковша правый | |
| 13 | 78221-4614011 | Цилиндр поворота ковша левый | |
| 14 | 340752 | Болт | |
| 15 | 7821-4621035 | Пластина прижимная | |
| 16 | 549А-2919154 | Втулка | |
| 17 | 549А-2919158 | Втулка распорная | |
| 18 | 549А-2919078 | Палец | |
| 19 | 7519-8603680-10 | Сальник | |
| 20 | 75211-3003097 | Кольцо | |
| 21 | 549А-2919155 | Втулка | |
| 22 | 7822-4621100 | Рычаг | |
| 23 | 7822-4621020 | Стрела | |
| 24 | 7822-4621050 | Тяга | |
| 25 | 7822-4622010-01 | Ковш с каркасом | |
| 26 | 340905 | Болт М33х170 | |
| 27 | 258299 | Шплинт | |
| 28 | 78228-4613059 | Чистильщик | |
| 29 | 78228-4613057 | Втулка | |
| 30 | 78228-4613074 | Стопор втулки | |
| 31 | 7822-4621033 | Пластина | |
| 32 | 7821-4614102 | Палец | |
| 33 | 7521-8603680 | Сальник | |
| 34 | 7521-8603686 | Втулка | |
| 35 | 7821-4614104 | Втулка | |
| 36 | 7822-4614103 | Крышка | |
| 37 | 78221-4613010 | Цилиндр подъема стрелы правый | |
| 37 | 78221-4613011 | Цилиндр подъема стрелы левый | |
| 38 | 7822-4622134 | Ось | |
| 39 | 7822-4622139 | Кольцо | |
| 40 | 7822-4622132 | Зуб |
