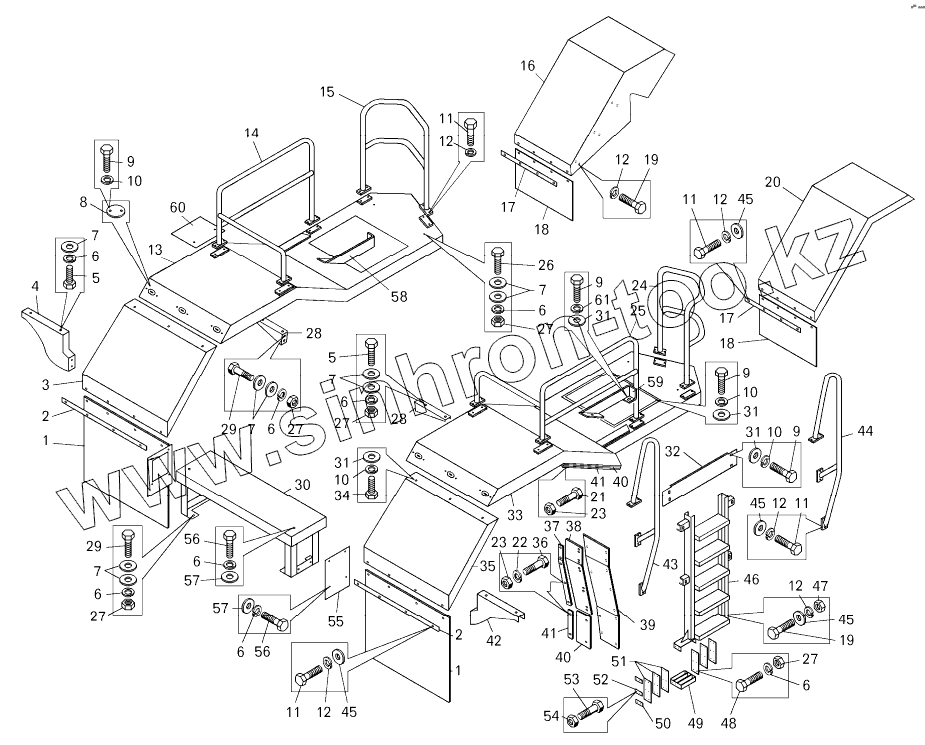

Каталог запасных частей к технике: БелАЗ-7822. Установка оперения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
23
24
25
26
27
27
27
27
27
28
28
29
29
30
31
31
31
31
32
33
34
35
36
37
38
39
39
39
40
40
41
41
42
43
43
43
44
44
44
45
45
45
45
46
46
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 7823-8403078-01 Брызговик
2 7545-8403343 Пластина
3 7823-8403071 Брызговик
4 7823-8403171 Кронштейн
5 201499 Болт
6 252136 Шайба
7 252039 Шайба
8 7823-8405219 Пластина
9 201456 Болт
10 252135 Шайба
11 201540 Болт
12 252137 Шайба
13 7823-8403011-20 Крыло левое
14 7822-8202231-10 Поручень крыла задний
15 7822-8202211 Поручень передний
16 7823-8403067-10 Брызговик
17 7823-8403935 Усилитель
18 7823-8403902-10 Брызговик
19 201543 Болт
20 7823-8403066-10 Брызговик
21 201458 Болт
22 342515 Шайба
23 250510 Гайка
24 7822-8202210 Поручень передний
25 7822-8202230-10 Поручень крыла задний
26 201511 Болт
27 250512 Гайка
28 78211-8403470 Кронштейн крыла задний
29 201501 Болт
30 7822-8210110 Площадка с кронштейном
31 252005 Шайба
32 78211-8403422 Панель дополнительная крыла
33 7823-8403010-20 Крыло правое
34 201497 Болт
35 7823-8403070 Брызговик
36 201460 Болт
37 7823-8403285 Усилитель
38 7823-8403265-01 Брызговик
39 7823-8403292-10 Кронштейн
39 7823-8403293-10 Кронштейн
40 7823-8403264-01 Брызговик
41 7823-8403284 Усилитель
42 7823-8403170 Кронштейн
43 7822-8202011-10 Поручень
43 7823-8202011-10 Поручень
44 7822-8202010-10 Поручень
44 7823-8202010-10 Поручень
45 252045 Шайба
46 7823-8210011-10 Трап
46 7823-8210010-10 Трап
47 250514 Гайка
48 200320 Болт М10х55
49 7823-8405470 Ступенька
50 7823-8405228 Пластина
51 7823-8405229-01 Пластина
52 7823-8405024 Пластина
53 340014 Болт
54 250508 Гайка
55 7822-8210150 Панель боковая
56 201495 Болт
57 252006 Шайба
58 7822-8202077 Пластина
59 7822-8202076 Пластина
60 7823-8403266 Брызговик
61 252155 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
