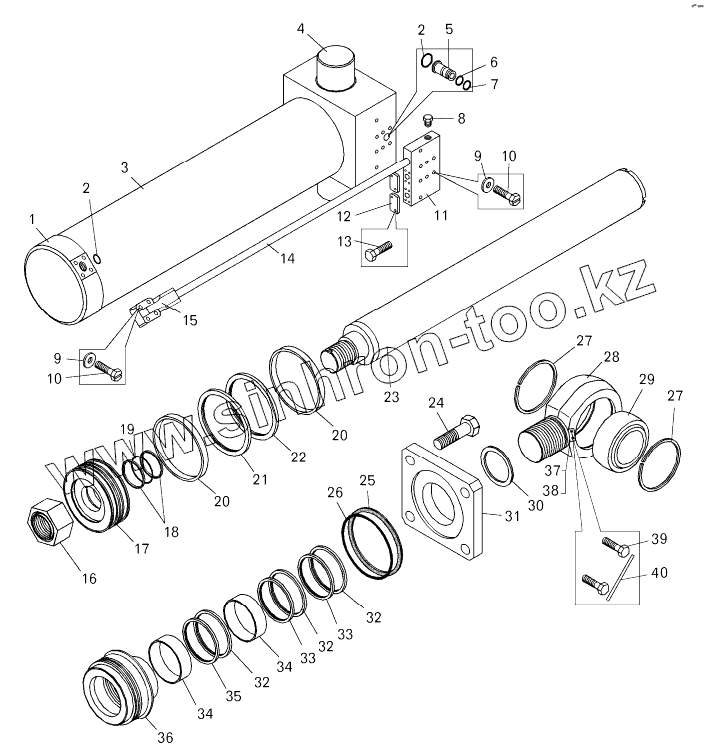

Каталог запасных частей к технике: БелАЗ-7822. Цилиндр подъема стрелы
/131.gif)
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
32
33
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7822-4613019-10 | 7822-4613019-10 | Корпус цилиндра левый в сборе | |
| 7822-4613018-10 | 7822-4613018-10 | Корпус цилиндра правый в сборе | |
| 1 | 7822-4613025 | Крышка цилиндра задняя | |
| 2 | 036-041-30-2-2 | Кольцо | |
| 3 | 7822-4613020-10 | Корпус цилиндра | |
| 4 | 78228-4613056 | Втулка | |
| 5 | 7822-4613056 | Втулка | |
| 6 | 020-025-30-2-2 | Кольцо | |
| 7 | 7822-4613069 | Кольцо защитное | |
| 8 | 262545 | Пробка | |
| 9 | 252156 | Шайба | |
| 10 | 341346 | Винт М10х45 (34134600) | |
| 11 | 7822-4613076 | Плита левая | |
| 11 | 7822-4613076-10 | Плита правая | |
| 12 | 75306-8606224 | Пластина | |
| 13 | 201493 | Болт | |
| 14 | 7822-4613036 | Труба | |
| 15 | 7822-4613072 | Фланец | |
| 16 | 342394 | Гайка М80 | |
| 17 | 7822-4613044 | Поршень | |
| 18 | 7820-3501178 | Кольцо защитное | |
| 19 | 090-100-58-2-3 | Кольцо | |
| 20 | GP7302200-C380 | Поршневое опорное кольцо | |
| 21 | PT0402200-Т46T | Поршневое уплотнение | |
| 22 | ORAR00444-N7237 | Кольцо | |
| 23 | 7822-4613040 | Шток | |
| 24 | 340977 | Болт М48х110 | |
| 25 | 7822-4613065 | Шайба защитная | |
| 26 | 210-220-58-2-3 | Кольцо | |
| 27 | 6411-2306078 | Кольцо | |
| 28 | 7821-4613045 | Наконечник штока | |
| 29 | ШСЛ-120 | Подшипник шарнирный | |
| 30 | 540-2917109-Б | Шайба | |
| 31 | 7822-4613038 | Кольцо ограничительное | |
| 32 | ORAR00359-Т7237 | Кольцо | |
| 33 | А12-В140х156х18,52/8,7 | Грязесъемник | |
| 34 | GR7301400-C380 | Штоковое опорное кольцо | |
| 35 | RS1301400-T46T | Штоковое уплотнение | |
| 36 | 78221-4613024 | Крышка передняя | |
| 37 | 78228-4613246 | Пластина | |
| 38 | 78228-4613248 | Стопор | |
| 39 | 370800 | Болт | |
| 40 | 258280 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
