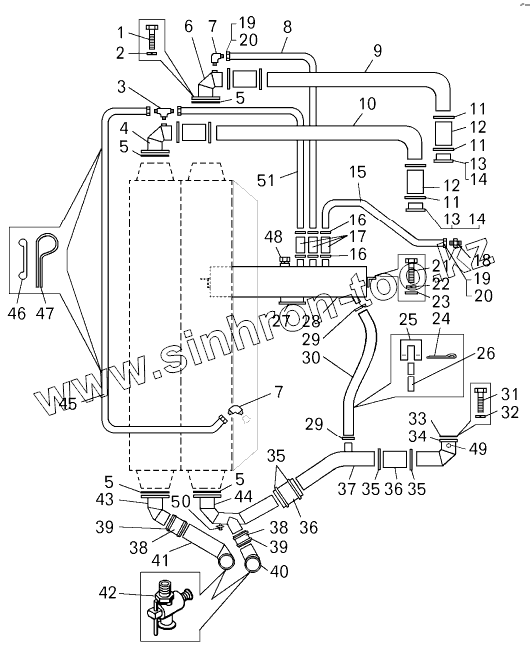

Каталог запасных частей к технике: БелАЗ-7822. Трубопроводы системы охлаждения погрузчика БелАЗ-78221

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

7

7

8

9

10

11

11

11

12

12

13

13

14

14

15

16

16

17

18

19

19

20

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

35

35

36

36

37

38

38

39

39

40

41

42

43

44

45

46

47

48

49

50

51

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201458		Болт
2	252135		Шайба
3	344174		Тройник
4	78211-1303240		Патрубок
5	549А-1303052		Прокладка
6	78211-1303241		Патрубок
7	379053		Угольник
8	7548-1311055		Патрубок
9	78211-1303031		Труба
10	78211-1303042		Труба
11	75482-1303370		Хомут
12	7548-1303067		Шланг
13	78211-1303084		Патрубок
14	7555В-1303051		Прокладка
15	78211-1303118		Труба
16	TORROS12-22/971		Хомут
17	549Б-1104212		Шланг
18	314612		Ниппель
19	314802		Муфта
20	344810		Гайка накидная
21	201499		Болт
22	252136		Шайба
23	252006		Шайба
24	297575		Шплинт
25	297580		Пряжка
26	297594		Лента
27	500А-1304010		Пробка
28	78211-1311010		Бачок расширительный
29	75211-1303370		Хомут
30	7519-1303185		Шланг
31	3010595		Болт 3
32	252136		Шайба
33	7555В-1303052		Прокладка
34	78221-1303065		Патрубок
35	549А-1303350-01		Хомут
36	549А-1303454		Шланг
37	78211-1303058		Труба
38	525-1303010-10		Шланг
39	549А-1303360-01		Хомут
40	78211-1303091-10		Труба
41	78211-1303020		Труба
42	ПС7		Кран
43	78211-1303201		Патрубок
44	78211-1303060-10		Труба
45	78211-1303167		Труба
46	548А-1104696-01		Прокладка
47	315412		Кляммер
48	262541		Пробка
49	262545		Пробка
50	7548-1305020		Кран
51	78211-1303112		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
