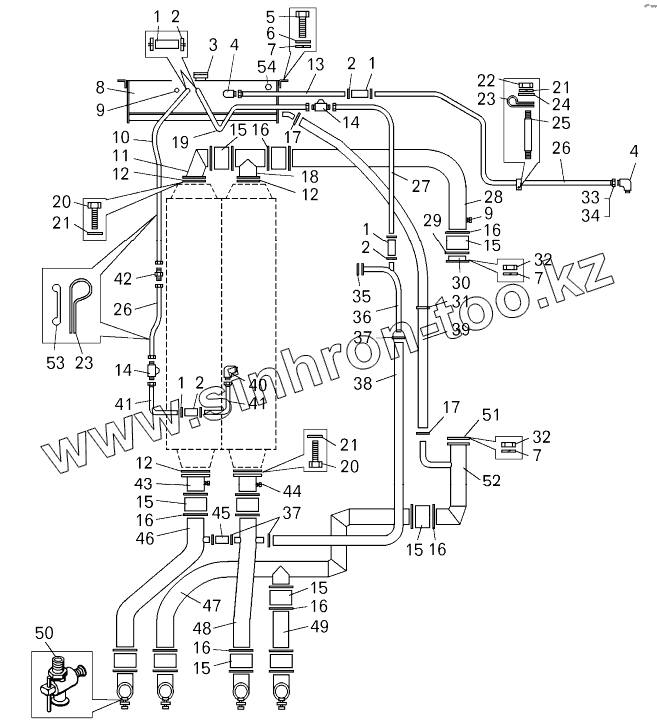

Каталог запасных частей к технике: БелАЗ-7822. Трубопроводы системы охлаждения погрузчика БелАЗ-7822

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
4
4
5
6
7
7
7
8
9
9
10
11
12
12
12
13
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
18
19
20
20
21
21
21
22
23
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 540-1303067 Шланг
2 308764 Хомут
3 500А-1304010 Пробка
4 344525 Угольник
5 201499 Болт
6 252006 Шайба
7 252136 Шайба
8 7821-1311010 Бачок расширительный
9 262541 Пробка
10 7821-1303112 Труба
11 7822-1303201 Патрубок
12 549А-1303052 Прокладка
13 7821-1303118 Труба
14 344174 Тройник
15 525-1303010-10 Шланг
16 549А-1303360-01 Хомут
17 75211-1303370 Хомут
18 ТО-41-1301060-01 Переходник верхний
19 7821-1303115 Труба
20 201458 Болт
21 252135 Шайба
22 250510 Гайка
23 315412 Кляммер
24 252005 Шайба
25 7421-1303164 Стержень
26 7821-1303167 Труба
27 7821-1303114 Труба
28 7821-1303031 Труба
29 74211-1303221 Прокладка
30 7820-1303080 Патрубок
31 344425 Хомут
32 250517 Гайка
33 314802 Муфта
34 344810 Гайка накидная
35 236-1011296 Прокладка
36 7821-1303116 Труба
37 344424 Хомут 40
38 549-8609671 Шланг соединительный
39 7519-1303185 Шланг
40 379053 Угольник
41 7821-1303122 Труба
42 344770 Ниппель
43 7512-1303020 Труба
44 7548-1305020 Кран
45 527-8609163-10 Шланг сливной
46 7822-1303091 Труба
47 7822-1303020 Труба
48 7821-1303060 Труба
49 7821-1303132 Труба
50 ПС7 Кран
51 7548-1303220 Прокладка
52 7822-1303065 Патрубок
53 548А-1104696-01 Прокладка
54 262543 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
