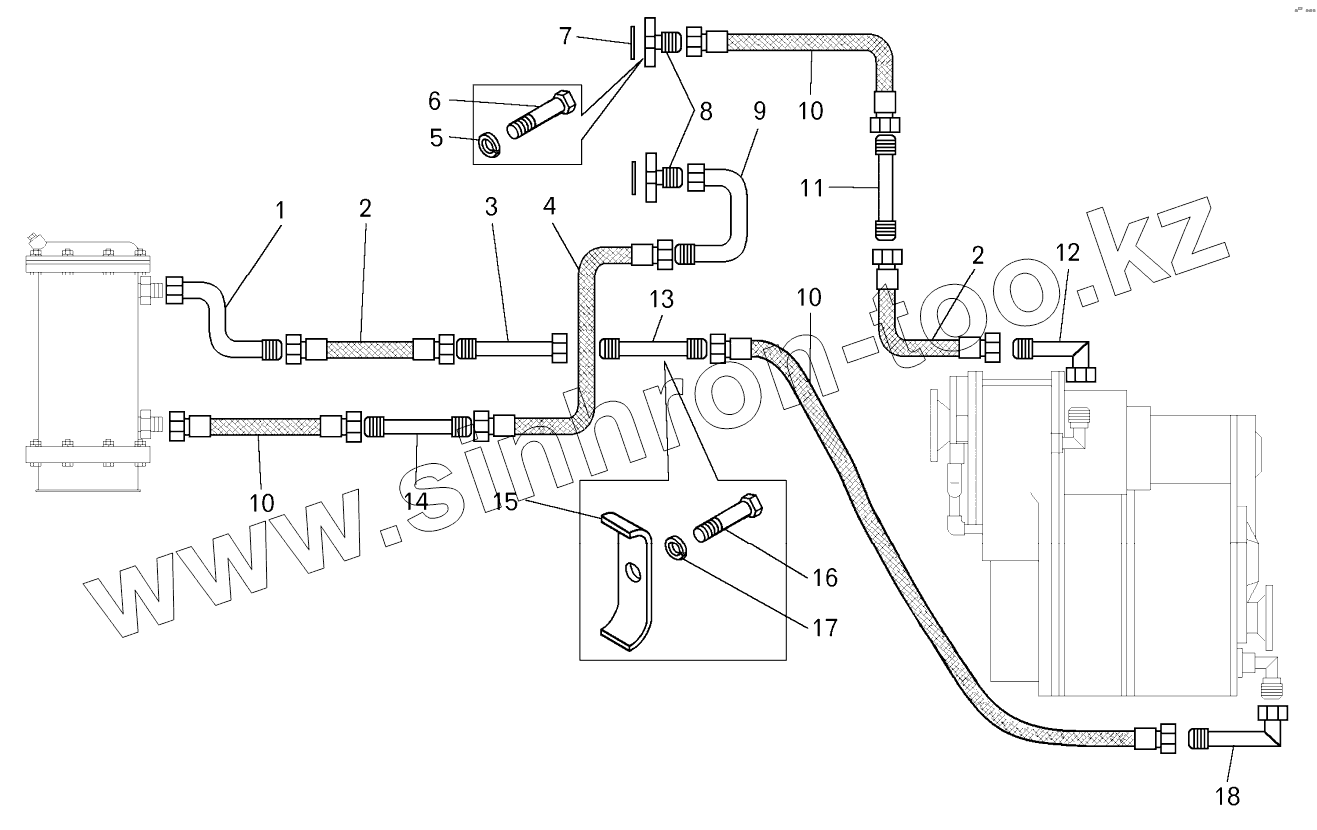

Каталог запасных частей к технике: БелАЗ-7822. Трубопроводы и шланги гидромеханической передачи погрузчика БелАЗ-78221

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

10

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	78221-1719030		Трубопровод
2	7547-1719354		Рукав
3	78221-1719024		Трубопровод
4	7547-1719350		Рукав
5	Шайба1/2dm		Шайба1/2dm
6	Болт1/2dm-13х1,77		Болт 1/2dm-13х1,77
7	058-063-30-2-2		Кольцо
8	75473-1719060		Переходник
9	75553-1719024		Трубопровод
10	7547-1719360		Рукав
11	78221-1719050		Трубопровод подводящий
12	7820-1714430		Угольник
13	78221-1719020		Трубопровод отводящий
14	78221-1719056		Трубопровод
15	548А-1712495-10		Скоба
16	201509		Болт
17	252136		Шайба
18	75481-1719120		Труба промежуточная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
