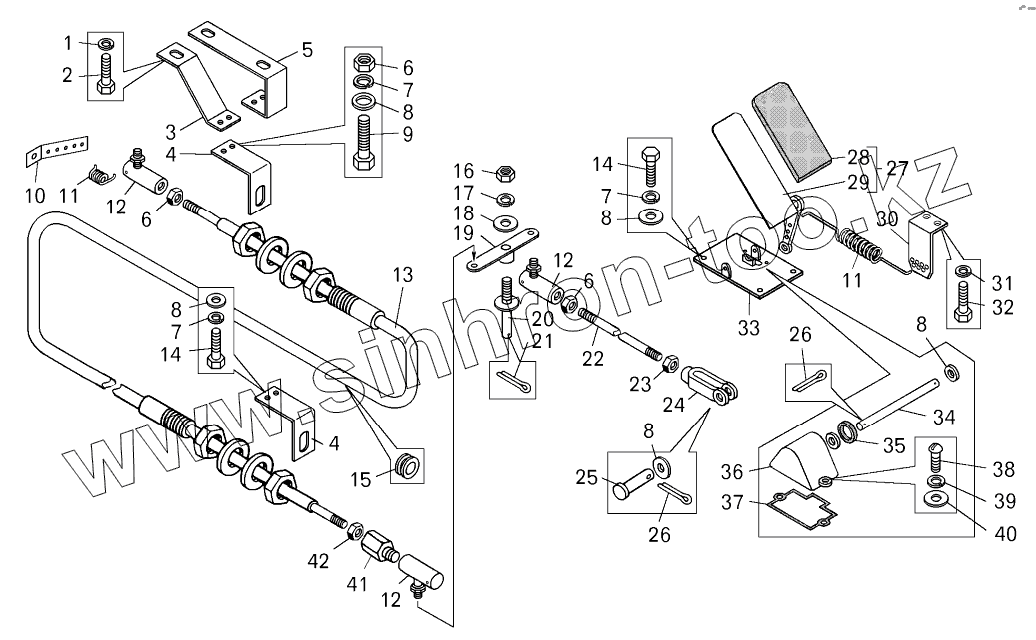

Каталог запасных частей к технике: БелАЗ-7822. Привод управления подачей топлива погрузчика БелАЗ-78221

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

6

7

7

7

8

8

8

8

8

9

10

11

11

12

12

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	252136		Шайба
2	S-172-B		Болт 3/8dmх1.125dm
3	78211-1108074		Кронштейн
4	7548D-1108082		Кронштейн
5	75483-1108066		Кронштейн
6	250510		Гайка
7	252135		Шайба
8	252005		Шайба
9	201458		Болт
10	75483-1108277		Пластина
11	540-1115043		Пружина
12	500-1108138		Наконечник в сборе
13	78221-1108210-10		Трос Ь=2900мм
14	201456		Болт
15	500-3724042		Втулка
16	250514		Гайка
17	252137		Шайба
18	252007		Шайба
19	78211-1108170		Рычаг
20	540М-3514476		Ось
21	258053		Шплинт
22	7822-1108051		Тяга
23	250511		Гайка
24	525-1108029-Б		Вилка
25	260035		Палец
26	258039		Шплинт
27	78221-1108008		Педаль с кронштейном
28	7547-1108016		Накладка педали
29	78221-1108011		Педаль
30	75211-1108128-10		Упор пружины
31	252134		Шайба
32	201420		Болт
33	75481-1108025		Кронштейн педали
34	75481-1108156		Ось
35	5336-1108161		Кольцо
36	5336-1108058		Крышка
37	5336-1108059		Прокладка
38	220079		Винт
39	252133		Шайба
40	252003		Шайба
41	78221-1108326		Стяжка
42	250508		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
