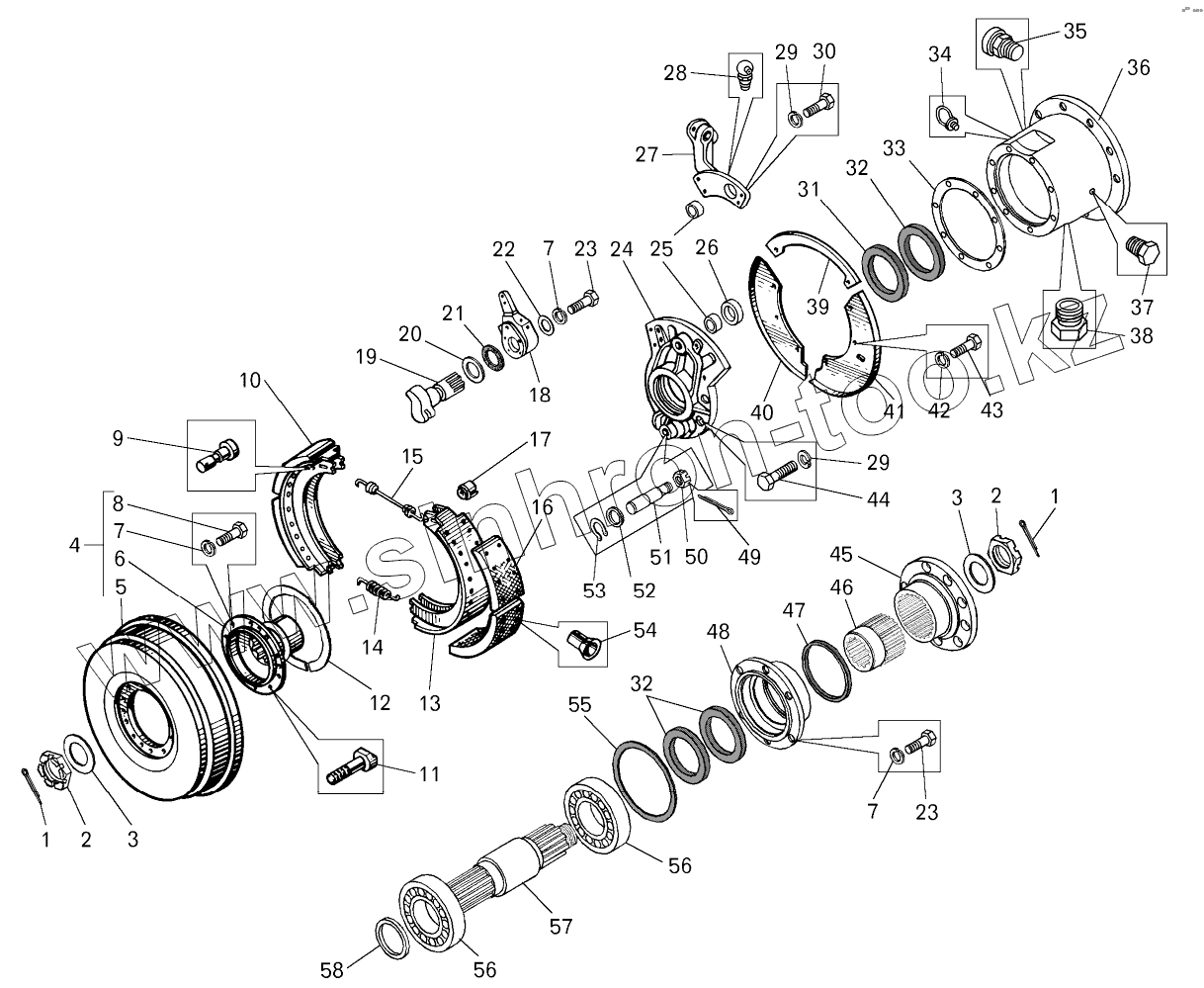

Каталог запасных частей к технике: БелАЗ-7822. Опора промежуточная со стояночным тормозом
/70.gif)
1
1
2
2
3
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7540-3507010 | 7540-3507010 | Суппорт в сборе | |
| 1 | 258088 | Шплинт | |
| 2 | 375110 | Гайка | |
| 3 | 7548-2402079 | Шайба пружинная | |
| 4 | 540М-3507050 | Барабан стояночного тормоза с фланцем | |
| 5 | 548А-3507052 | Барабан стояночного тормоза | |
| 6 | 540-2201102-21 | Фланец | |
| 7 | 252136 | Шайба | |
| 8 | 201499 | Болт | |
| 9 | 7555-3507102-01 | Держатель | |
| 10 | 7555-3507015 | Колодка с накладками в сборе | |
| 11 | 340471 | Болт | |
| 12 | 548А-2201066 | Кольцо замочное | |
| 13 | 7555-3507019 | Колодка тормоза | |
| 14 | 500-3501037 | Пружина | |
| 15 | 7555-3507048 | Пружина | |
| 16 | 549А-3507020 | Накладка | |
| 17 | 7555-3507109 | Ролик | |
| 18 | 500-3501136-05 | Рычаг в сборе | |
| 19 | 540М-3507110 | Кулак разжимной | |
| 20 | 6411-3507118 | Шайба | |
| 21 | 035-040-30-2-2 | Кольцо | |
| 22 | 200-3501155-01 | Шайба регулировочного рычага | |
| 23 | 201495 | Болт | |
| 24 | 7540-3507012 | Суппорт | |
| 25 | 548А-3507024 | Втулка | |
| 26 | 540М-3507120 | Кольцо | |
| 27 | 540М-3507182 | Кронштейн | |
| 28 | 2.3.45Ц6хр | Масленка | |
| 29 | 252138 | Шайба | |
| 30 | 201587 | Болт | |
| 31 | 540-2402052 | Сальник | |
| 32 | 1.2-105х138-3 | Манжета | |
| 33 | 7540-2402047 | Прокладка | |
| 34 | 340645 | Рым-болт | |
| 35 | 298429 | Сапун | |
| 36 | 7820-2220015 | Корпус промежуточной опоры | |
| 37 | 262541 | Пробка | |
| 38 | 262544 | Пробка | |
| 39 | 540М-3507093 | Диск защитный | |
| 40 | 540М-3507094 | Диск защитный | |
| 41 | 540М-3507095 | Диск защитный | |
| 42 | 252135 | Шайба | |
| 43 | 201454 | Болт | |
| 44 | 340378 | Болт | |
| 45 | 7822-3507017 | Фланец | |
| 46 | 7822-2220034 | Втулка | |
| 47 | ТО-41-3507037 | Сальник | |
| 48 | 7820-2220070 | Корпус сальников | |
| 49 | 258069 | Шплинт | |
| 50 | 250910 | Гайка | |
| 51 | 540М-3507022 | Ось колодки | |
| 52 | 500-3502133 | Шайба | |
| 53 | 500-3502134 | Кольцо | |
| 54 | 343180 | Заклепка | |
| 55 | 7820-2220068 | Прокладка | |
| 56 | 42317Л1 | Подшипник | |
| 57 | 7822-2220036 | Вал промежуточной опоры | |
| 58 | 7820-2220056 | Кольцо распорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
