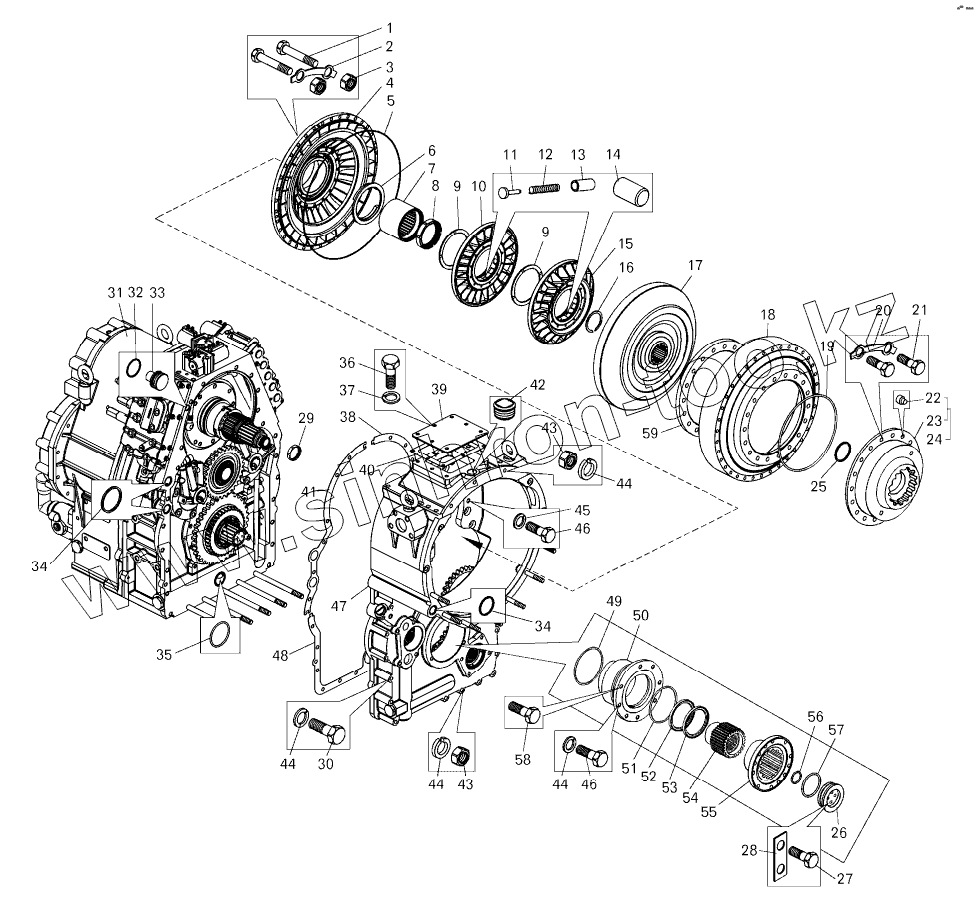

Каталог запасных частей к технике: БелАЗ-7822. Гидротрансформатор с коробкой передач
/31.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
44
44
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 340247 | Болт | |
| 2 | 548А-1709096 | Пластина стопорная | |
| 3 | 250512 | Гайка | |
| 4 | 7548-1709030 | Колесо насоса | |
| 5 | 540-1709094-01 | Кольцо уплотнительное | |
| 6 | 7548-1709230 | Кольцо | |
| 7 | 7548-1709202 | Ступица реакторов | |
| 8 | 548А-1709132 | Гайка | |
| 9 | 548А-1709178 | Шайба плавающая | |
| 10 | 7540-1709210 | Колесо второго реактора | |
| 11 | 548А-1709127 | Стержень | |
| 12 | 548А-1709125 | Пружина | |
| 13 | 548А-1709126 | Толкатель | |
| 14 | БIV12.5х22Н | Ролик | |
| 15 | 548А-1709110 | Колесо первого реактора в сборе | |
| 16 | 548-2405029 | Кольцо | |
| 17 | 7822-1709080 | Колесо турбины | |
| 18 | 7548-1709074 | Кожух | |
| 19 | 295-305-58-2-6 | Кольцо | |
| 20 | 7548-1709168 | Пластина стопорная | |
| 21 | 340281 | Болт | |
| 22 | 7548-1709186 | Стержень | |
| 23 | 7548-1709184 | Барабан фрикциона | |
| 24 | 7548-1709178 | Барабан фрикциона | |
| 25 | 070-075-30-2-6 | Кольцо | |
| 26 | 7820-1701176 | Шайба | |
| 27 | 340378 | Болт | |
| 28 | 540-1701078 | Пластина стопорная | |
| 29 | 342501 | Гайка | |
| 30 | 340472 | Болт | |
| 31 | 7822-1701002-10 | Коробка передач | |
| 32 | 014-018-25-2-6 | Кольцо | |
| 33 | 7548-1712528 | Крышка | |
| 34 | 029-035-36-2-6 | Кольцо | |
| 35 | 050-055-30-2-6 | Кольцо | |
| 36 | 201495 | Болт | |
| 37 | 252136 | Шайба | |
| 38 | 7548-1709045 | Прокладка | |
| 39 | 7548-1709392 | Крышка люка | |
| 40 | 7548-1709394 | Прокладка | |
| 41 | 7548-1709046 | Прокладка | |
| 42 | 262522 | Пробка | |
| 43 | 250514 | Гайка | |
| 44 | 252137 | Шайба | |
| 45 | 342763 | Шайба | |
| 46 | 201540 | Болт | |
| 47 | 7822-1709020 | Картер гидротрансформатора | |
| 48 | 7548-1709047 | Прокладка | |
| 49 | 165-170-36-2-6 | Кольцо | |
| 50 | 7821-1701612 | Крышка | |
| 51 | 7820-1701178 | Кольцо | |
| 52 | 1.2-105х138-3 | Манжета | |
| 53 | 540-2402052 | Сальник | |
| 54 | ТО-41-1701169 | Втулка | |
| 55 | ТО-41-1701171 | Фланец | |
| 56 | 055-060-30-2-6 | Кольцо | |
| 57 | 090-096-36-2-6 | Кольцо | |
| 58 | 340280 | Болт | |
| 59 | 7822-1709148 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
