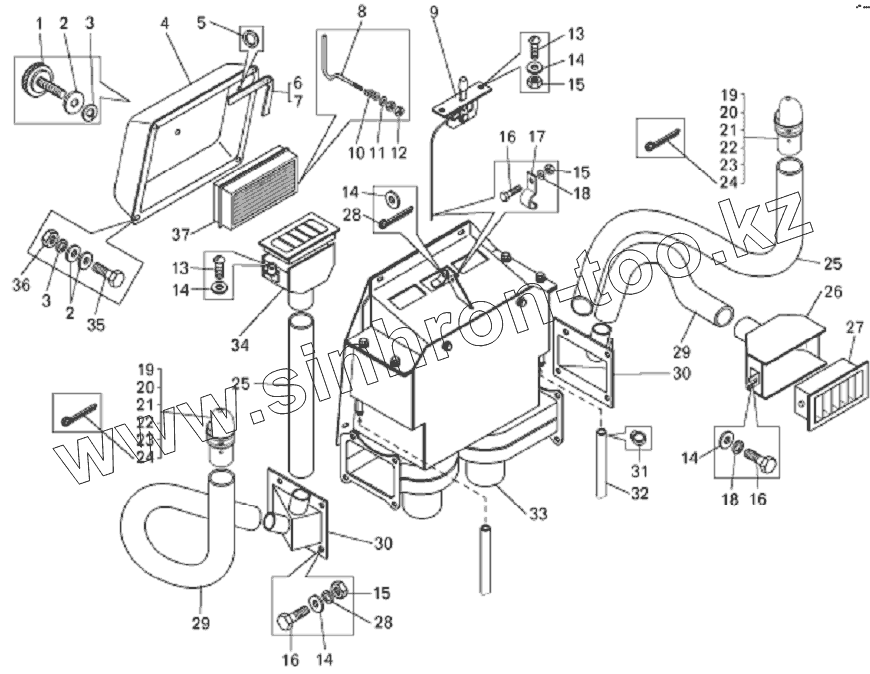

Каталог запасных частей к технике: БелАЗ-7822. Установка отопителя кабины
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
15
15
15
16
16
16
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 540А-6807040-02 | Стопор | |
| 2 | 252005 | Шайба | |
| 3 | 252135 | Шайба | |
| 4 | 78211-5107200 | Кожух защитный | |
| 5 | 200-3724015 | Втулка | |
| 6 | 75481-8122157 | Уплотнитель | |
| 7 | 75481-8122158 | Уплотнитель | |
| 8 | 78211-8122088 | Держатель фильтра | |
| 9 | 7555-8109210 | Привод управления заслонками отопителя | |
| 10 | 7548-1711426 | Пружина | |
| 11 | 252003 | Шайба | |
| 12 | 250464 | Гайка | |
| 13 | Е39410-01 | Винт М6х20 | |
| 14 | 252037 | Шайба | |
| 15 | 250508 | Гайка | |
| 16 | 201418 | Болт | |
| 16 | 201418 | Болт | |
| 17 | 75481-8109258 | Прижим | |
| 18 | 252134 | Шайба | |
| 19 | 5336-8102526 | Корпус | |
| 20 | 5336-8102528 | Крышка | |
| 21 | 5336-8102538 | Кнопка | |
| 22 | 7540-5702063 | Держатель обивки | |
| 23 | 78211-8119024 | Патрубок воздухозаборника | |
| 24 | 258074 | Шплинт | |
| 25 | 7822-8120044 | Шланг обдува ветрового стекла | |
| 26 | 75481-8108010 | Сопло обдува кузова | |
| 27 | 75481-8119530 | Дефлектор | |
| 28 | 258012 | Шплинт | |
| 29 | 78211-8120044 | Шланг обдува ветрового окна | |
| 30 | 78211-8119010 | Воздухозаборник отопителя | |
| 31 | TORRO | Хомут | |
| 32 | 540-8101044 | Шланг | |
| 33 | 78211-8101010 | Отопитель кабины | |
| 34 | 78211-8108010 | Сопло обдува кузова | |
| 35 | 201456 | Болт | |
| 36 | 250510 | Гайка | |
| 37 | 80-8104070 | Фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
