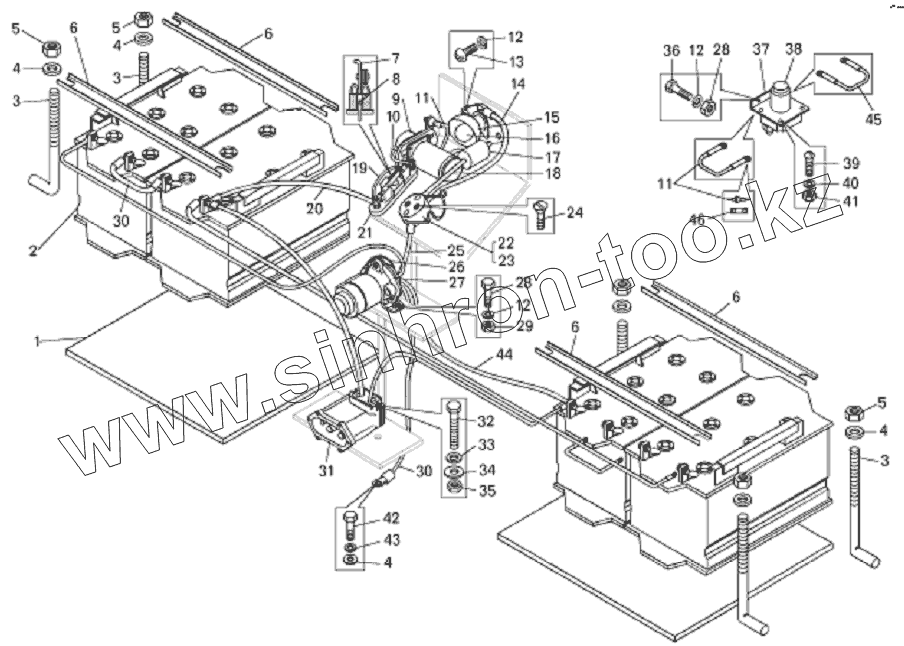

Каталог запасных частей к технике: БелАЗ-7822. Установка аккумуляторных батарей
1
2
3
3
3
4
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7555-3748174 | Коврик аккумуляторного ящика | |
| 2 | 74211-3703010 | Батарея аккумуляторная | |
| 3 | 74211-3748192 | Тяга | |
| 4 | 252006 | Шайба | |
| 5 | 250512 | Гайка | |
| 6 | 7555-3748060 | Рамка | |
| 7 | ПВ-100АСУХЛ3,30В | Предохранитель | |
| 8 | 223014 | Винт | |
| 9 | КТ127УХЛ | Контактор | |
| 10 | 549Б-3724244 | Перемычка | |
| 11 | 549Б-3747290 | Диод с перемычкой | |
| 12 | 252134 | Шайба | |
| 13 | 220105 | Винт | |
| 14 | 549Б-3724246 | Перемычка | |
| 15 | ЛПК1.2УХЛ2 | Лампа подкапотная | |
| 16 | А24-21-3 | Лампа | |
| 17 | ПР119-01 | Предохранитель | |
| 18 | 549А-3724194 | Перемычка | |
| 19 | 549А-3724217 | Перемычка | |
| 20 | 7421-3724243 | Перемычка | |
| 21 | Б3-30УХЛ3,30В | Блок защиты | |
| 22 | АР-93УХЛ2 | Розетка | |
| 23 | 500-3723242 | Прокладка | |
| 24 | 221512 | Винт | |
| 25 | 549Б-3724208 | Перемычка | |
| 26 | 540-3724066-11 | Перемычка контактора | |
| 27 | 1420-3737 | Выключатель | |
| 28 | 201420 | Болт | |
| 29 | 250508 | Гайка | |
| 30 | 549Б-3724164 | Провод | |
| 31 | ПС315-100 | Розетка | |
| 32 | 201466 | Болт | |
| 33 | 252135 | Шайба | |
| 34 | 252005 | Шайба | |
| 35 | 250510 | Гайка | |
| 36 | 201422 | Болт | |
| 37 | 7549-3703186 | Кронштейн | |
| 38 | ТКС601ДОД | Контактор | |
| 39 | 220079 | Винт | |
| 40 | 252133 | Шайба | |
| 41 | 250464 | Гайка | |
| 42 | 201493 | Болт | |
| 43 | 252136 | Шайба | |
| 44 | 549Б-3724166 | Провод | |
| 45 | 549А-3724247 | Перемычка | |
| 46 | 7540А-3724218 | Перемычка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
