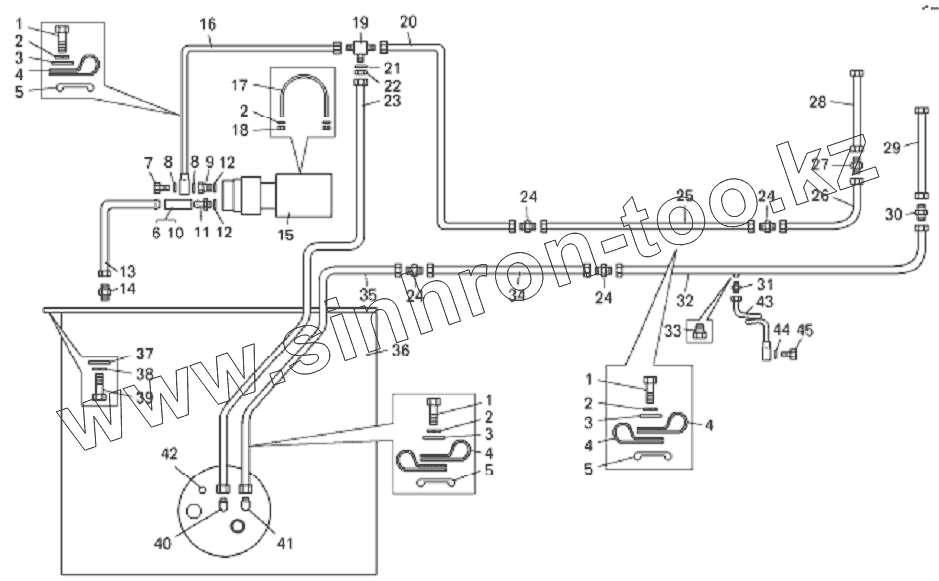

Каталог запасных частей к технике: БелАЗ-7822. Топливный бак и топливопроводы погрузчика БелАЗ-78221

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

3

3

4

4

4

4

5

5

5

6

7

8

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

24

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201418		Болт
2	252134		Шайба
3	252004		Шайба
4	379198		Кляммер
5	540А-1104519-01		Прокладка
6	308765		Хомут
7	540-2917139		Болт зажимной
8	025-030-30-2-2		Кольцо
9	549А-1113128		Штуцер
10	540-1104212		Шланг
11	549Е-1018400		Штуцер
12	549А-1018442		Прокладка
13	7822-1104572		Топливопровод
14	379355		Штуцер
15	7822-1113010		Насос топливный
16	78221-1104420		Топливопровод
17	549А-1113134		Хомут
18	250508		Гайка
19	344595		Тройник
20	78221-1104562		Топливопровод
21	252023		Шайба 31
22	342444		Гайка
23	78221-1104558		Топливопровод
24	344757		Ниппель
25	78221-1104590		Топливопровод
26	78221-1104585		Топливопровод
27	75553-1104295		Переходник 3/4"-16UNF-2А
28	AS10026SS		Шланг
29	AS8023SS		Шланг
30	75553-1104294		Переходник 7/8"-14UNF-2А
31	379473		Ниппель
32	78221-1104504		Топливопровод
33	262541		Пробка
34	78221-1104450		Топливопровод
35	78221-1104370		Топливопровод
36	7822-1101010		Бак топливный
37	252020		Шайба 22
38	252142		Шайба
39	202302		Болт
40	379659		Угольник
41	379652		Угольник
42	262541		Пробка
43	78221-1104120		Трубка подвода топлива
44	540-2917144		Прокладка
45	540А-1018132		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
