Каталог запасных частей к технике: БелАЗ-7822. Монтаж трубопроводов компрессора на погрузчике БелАЗ-78221
1
2
2
2
2
2
3
3
3
3
3
4
5
5
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

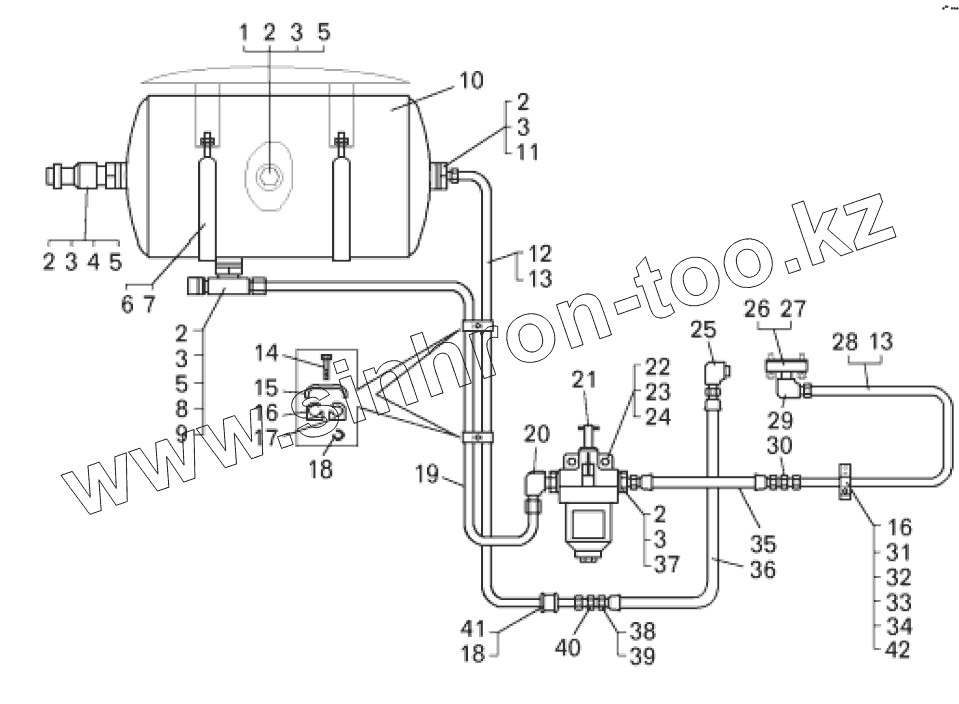

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПС7-0 | Кран | |
| 2 | 020-025-30-2-2 | Кольцо | |
| 3 | 376145 | Шайба защитная | |
| 4 | 75125-3515010 | Клапан предохранительный | |
| 5 | 374939 | Гайка | |
| 6 | 540М-3513038 | Хомут крепления | |
| 7 | 250512 | Гайка | |
| 8 | 344210 | Тройник | |
| 9 | 100-3515310 | Клапан контрольного вывода | |
| 10 | 7522-3513015 | Ресивер | |
| 11 | 344293 | Штуцер | |
| 12 | 78221-3506656 | Т рубка | |
| 13 | 012-016-25-2-2 | Кольцо | |
| 14 | 201424 | Болт | |
| 15 | 344662 | Скоба | |
| 16 | 540А-3506988 | Вкладыш | |
| 17 | 540А-3506989 | Вкладыш | |
| 18 | 548А-1104696-01 | Прокладка | |
| 19 | 78221-3509310 | Т рубка | |
| 20 | 402776 | Угольник | |
| 21 | 100-3536010 | Противозамерзатель | |
| 22 | 200275 | Болт | |
| 23 | 250510 | Гайка | |
| 24 | 252135 | Шайба | |
| 25 | 344503 | Угольник | |
| 26 | 75125-3509302 | Фланец | |
| 27 | 75124-3509304 | Прокладка | |
| 28 | 78221-3506228 | Т рубка | |
| 29 | 344512 | Угольник | |
| 30 | 344026 | Ниппель | |
| 31 | 340014 | Болт | |
| 32 | 250508 | Гайка | |
| 33 | 7548К-3506779 | Кронштейн | |
| 34 | 75211-6603724 | Скоба | |
| 35 | 75405-3506080 | Шланг (5336-3506085-01) | |
| 36 | 74211-1108390 | Шланг | |
| 37 | 404314 | Штуцер | |
| 38 | 401120 | Гайка | |
| 39 | 379277 | Муфта | |
| 40 | 344750 | Ниппель | |
| 41 | 344611 | Кляммер | |
| 42 | 252134 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
