  5. Монтаж трубопроводов компрессора на погрузчике БелАЗ-7822

Каталог запасных частей к технике: БелАЗ-7822. Монтаж трубопроводов компрессора на погрузчике БелАЗ-7822

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
8
9
10
10
10
10
10
11
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
39
40
40
41
42
43

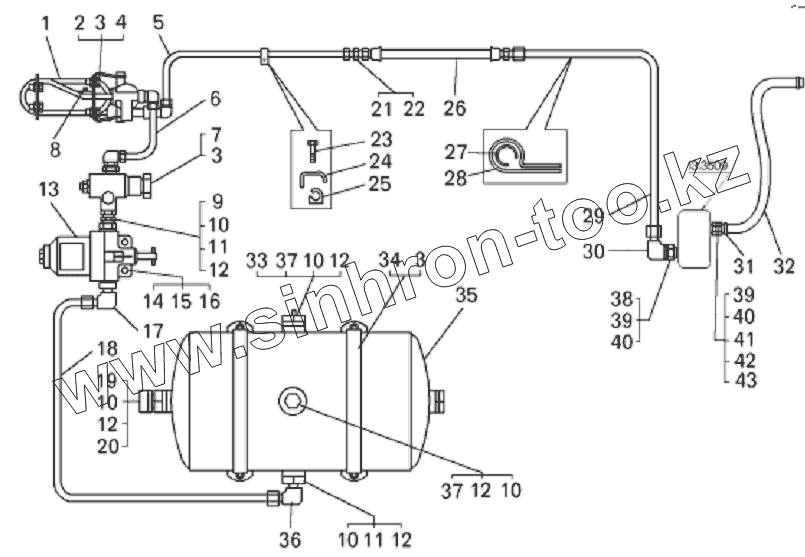

Позиция на иллюстрации Заводской номер детали Название детали
1 11.3511010-01 Водоотделитель
2 201497 Болт
3 250512 Гайка
4 252136 Шайба
5 7822-3509310 Т рубка
6 7822-3506315 Т рубка
7 11.351201 Регулятор давления
8 250517 Гайка
9 404314 Штуцер
10 020-025-30-2-2 Кольцо
11 374939 Гайка
12 376145 Шайба защитная
13 100-3536010 Противозамерзатель
14 200275 Болт
15 250510 Гайка
16 252135 Шайба
17 402776 Угольник
18 7822-3506278 Т рубка
19 100-3515310 Клапан контрольного вывода
20 374934 Гайка переходная
21 344757 Ниппель
22 012-016-25-2-2 Кольцо
23 201424 Болт
24 75211-6603724 Скоба
25 540А-3506988 Вкладыш
26 75405-3506084 Шланг (515Б-3506210-01)
27 548А-1104694-01 Прокладка
28 344614 Кляммер
29 7822-3509254 Т рубка
30 379659 Угольник
31 344425 Хомут
32 75404-3509318 Шланг соединительный
33 ПС7-0 Кран
34 540М-3513038 Хомут крепления
35 7522-3513015 Ресивер
36 402732 Угольник
37 374935 Гайка
38 404312 Штуцер
39 376293 Шайба
40 376291 Шайба
41 357040 Гайка М26-6Н
42 7547-3509346 Переходник
43 75125-3513166 Переходник
