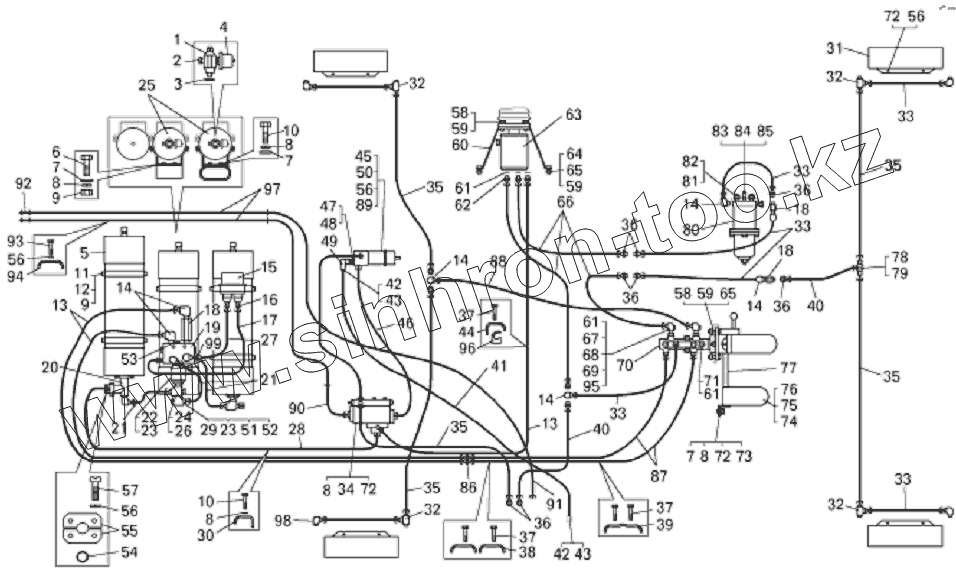

Каталог запасных частей к технике: БелАЗ-7822. Монтаж гидравлического привода тормозов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
8
8
9
9
10
10
11
12
13
13
14
14
14
14
14
15
16
17
18
18
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
33
33
33
34
35
35
35
35
35
36
36
36
36
36
37
37
37
38
39
40
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
56
56
57
58
58
59
59
59
60
61
61
61
62
63
64
65
65
66
67
68
69
70
71
72
72
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
Позиция на иллюстрации Заводской номер детали Название детали
1 7512-3545088 Удлинитель
2 262542 Пробка
3 540-2917362 Прокладка
4 16.382901 Датчик давления
5 7513-3545010 Пневмогидроаккумулятор
6 201511 Болт
7 252006 Шайба
8 252156 Шайба
9 250512 Гайка
10 201497 Болт
11 7545-3545070 Хомут
12 7545-3545062-10 Кронштейн
13 751211-8609704 Рукав высокого давления
14 344435 Угольник (459981645)
15 75211-3720210-01 Реле давления
16 379497 Штуцер
17 75131-8609686 Рукав высокого давления
18 7520-3408482 Удлинитель
19 75125-3515110 Клапан защитный двойной
20 7822-3408370 Переходник
21 751211-8609670 Рукав высокого давления
22 549А-3544900-10 Фильтр
23 540М-3506999 Прокладка
24 262541 Пробка
25 7545-3545010 Пневмогидроаккумулятор
26 344436 Угольник
27 75131-8609670 Рукав высокого давления
28 78221-4617850 Рукав высокого давления
29 344452 Угольник
30 540В-3408106 Скоба
31 7821-3501210 Щиток
32 344213 Тройник
33 751211-8609676 Рукав высокого давления (45364177)
34 7822-3428010 Автомат разгрузки насоса
35 751211-8609686 Рукав высокого давления
36 344006 Ниппель
37 201424 Болт
38 344662 Скоба
39 75211-6603725 Скоба
40 751211-8609690 Рукав высокого давления
41 78221-3506600 Труба всасывающая
42 549-8609640 Хомут
43 7821-3506098 Рукав всасывающий
44 75211-6603724 Скоба
45 ТО-41-4200042 Прокладка
46 78221-4617820 Рукав высокого давления
47 344287 Штуцер
48 030-035-30-2-2 Кольцо
49 7822-3506540 Фланец
50 201501 Болт
51 7555А-3506020 Переходник
52 7821-3506101 Переходник
53 262543 Пробка
54 036-041-30-2-2 Кольцо
55 78202-4617327 Прижим
56 252136 Шайба
57 341347 Винт М10х35 (0034131700)
58 201458 Болт
59 252135 Шайба
60 7555А-3504218 Кронштейн
61 015-019-25-2-2 Кольцо
62 344022 Ниппель
63 7821-3537010-10 Кран управления стояночным тормозом
64 201454 Болт
65 250510 Гайка
66 751211-8609680 Рукав высокого давления
67 344448 Угольник
68 342321 Гайка
69 7512-3514168 Шайба защитная
70 78221-3514010-02 Кран управления тормозами
71 344356 Пробка М18х1,5
72 201493 Болт
73 78221-3504021 Опора
74 7547-1108016 Накладка педали
75 224622 Винт
76 252037 Шайба
77 78221-3504020 Вал
78 250640 Гайка
79 344207 Тройник
80 7545-3519310-20 Цилиндр стояночного тормоза
81 250560 Гайка
82 252139 Шайба
83 540М-3519138 Вилка штока
84 540М-3519366 Палец
85 258053 Шплинт
86 344010 Ниппель
87 751211-8609700 Рукав высокого давления
88 751211-8609710 Рукав высокого давлении
89 3102.28.03 Автомат разгрузки насоса
90 7822-4617330 Труба
91 75211-1104212 Шланг
92 540А-1015010 Шланг соединительный
93 200317 Болт
94 548А-1712495-10 Скоба
95 7555А-3506022 Переходник
96 540А-3506988 Вкладыш
97 7822-4617246-10 Труба
98 344450 Угольник
99 379049 Ниппель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
