5. Электромагнит (531-1705048-11);Electromagnet

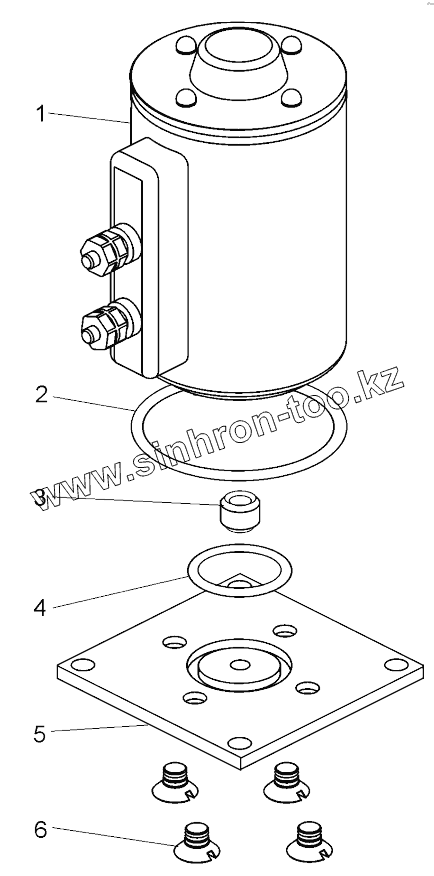

Каталог запасных частей к технике: БелАЗ 7823, 78231. Электромагнит (531-1705048-11);Electromagnet

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 7822, 78221 (2016) 7823, 78231 (2016) БелАЗ-7822 (2008) БелАЗ-7822 (2011) БелАЗ-7823 (2008)

Схема > Не выбрано Установка двигателя (7822-1000003);Mounting of engine on BELAZ-7823 Dozer Установка двигателя (78221-1000003-10);Mounting of engine on BELAZ-78231 Dozer Установка предпускового подогревателя (7822-1000008);Mounting of starting preheater on BELAZ-7823 Dozer Установка предпускового подогревателя (78221-1000008);Mounting of starting preheater on BELAZ-78231 Dozer Установка воздушного фильтра (7822-1100005);Mounting of air filter onto Dozer BELAZ-7823 Установка воздушного фильтра (78221-1100005-10);Mounting of air filter onto BELAZ-78231 Dozer Фильтр воздушный (7822-1109010-10);Air filter Установка топливного бака и топливопроводов (7823-1100006-10);Fuel tank and fuel pipelines of BELAZ-7823 Dozer Установка топливного бака и топливопроводов (78231-1100006-10);Fuel tank and fuel pipelines of BELAZ-78231 Dozer Топливный бак (7823-1101010);Fuel tank Обогреватель топлива с фильтром (7555-1138010);Fuel heater with filter of Dozer BELAZ-7823 Привод подачи топлива (7822-1100015);Fuel supply control drive of BELAZ-7823 Dozer Привод подачи топлива (78221-1100015-10);Fuel supply control drive of BELAZ-7823 Dozer Установка системы выпуска отработавших газов (7823-1200003-10);Mounting of exhaust system on BELAZ-7823 Dozer Установка системы выпуска отработавших газов (78231-1200003-10);Mounting of exhaust system onto Wheel Dozer BELAZ-78231 Радиаторы системы охлаждения и кожух вентилятора (7822-1300010);Radiators of engine cooling system and fan housing of BELAZ-7823 Радиаторы системы охлаждения и кожух вентилятора (78221-1300010-50);Radiators of engine cooling system and fan housing of BELAZ-78231 Кожух с масляным радиатором (78221-1309010-40);Housing with oil radiator of BELAZ-78231 Wheel Dozer Радиатор (78211-1301010, 78211-1301011);Radiator Трубопроводы системы охлаждения (7822-1300010);Cooling system pipelines of BELAZ-7823 Wheel Dozer Трубопроводы системы охлаждения (78221-1300010-50);Cooling system pipelines of BELAZ-78231 Wheel Dozer Жалюзи радиатора и их привод (7822-1300015, 78221-1300015);Radiator shutters and their drive Жалюзи радиатора (78211-1310100);Radiator shutters Пневмопереключатель (549Б-1310300);Pneumatic switch Установка гидромеханической передачи (7823-1700003, 7823-1700003-10);Mounting of hydromechanical gear Гидромеханическая передача (7823-1700004-01, 7823-1700004-10);Hydromechanical gear Насос масляный передний (7555-1704010-11);Front oil pump Гидротрансформатор с коробкой передач (7822-1700006-30, 7822-1700006-40);Torque converter with gearbox Согласующая передача (7823-1731002-10);Matching gear Картер гидротрансформатора с приводом насосов (7822-1709020);Casing of torque converter with pumps drive Картер гидротрансформатора (7822-1709021);Casing torque converterа Колесо насоса (7548-1709030);Impeller Колесо турбины (7822-1709080, 7548-1709080);Wheel of turbine Колесо реактора, колесо второго реактора (548А-1709110, 7540-1709210);Reactor wheel, The second reactor wheel Коробка передач. Картеры, установка первичного вала (7822-1701002-10, 7822-1701002-20);Gearbox. Casings, mounting of main shaft Коробка передач. Установка реверсивного и диапазонного валов (7822-1701002-10, 7822-1701002-20);Gearbox. Mounting of reverse and wide range shafts Коробка передач. Установка выходного вала (7822-1701002-10, 7822-1701002-20);Gearbox. Mounting of output shaft Коробка передач. Установка маслозаборника и полнопоточного фильтра (7822-1701002-10, 7822-1701002-20);Gearbox. Mounting of oil intake and full-flow filter Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен (7822-1701002-10, 7822-1701002-20);Gearbox. Mounting of covers of wide range, reverse shafts and pinions splash guards Картер коробки передач (7821-1701310, 7822-1701310);Casing of gearbox Картер гидромеханической передачи (7548-1701320, 7547-1701320);Casing of hydromechanical gear Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки (7822-1701002-10);Gearbox. Mounting of unit for control of hydromechanical gear and spool-valve box Трубопровод подводящий и подпорный клапан (7822-1701002-10);Supplying pipeline and pressure sustaining valve Вал первичный (7822-1701330, 7806-170133-30);Main shaft Вал реверсивный (диапазонный) (7548-1701450-10, 7548-1701400-01);Reverse (wide-range) haft Крышка диапазонного вала (7548-1701380-01);Cover of wide-range shaft Крышка реверсивного вала (7548-1701430-11);Cover of reverse shaft Ступица гидротрансформатора (7548-1709150-11);Hub of torque converter Фрикцион повышающего (понижающего) диапазона (7555-1711700-01, 7822-1711600);Friction clutch of raising (lowering) range Барабан фрикциона повышающего (понижающего) диапазона (7555-1711710-01, 7822-1711610);Drum of raising (lowering) range friction clutch Фрикцион второй передачи (7548-1711500);Friction clutch of the second step Поршень (7548-1711420);Friction clutch piston Барабан фрикциона второй передачи (7548-1711510);Drum of second step friction clutch Механизм управления гидромеханической передачей (7822-1712410);Control unit of hydromechanical gear Электромагнит (531-1705048-11);Electromagnet Механизм привода управления блокировкой гидротрансформатора (75551-1705010);Torque converter blocking control Клапан корректирующий (7548-1712380);Correcting valve Элемент фильтрующий маслозаборника (7548-1704360-10);Filtering element of oil intake Элемент фильтрующий полнопоточного фильтра (7548-1704450);Filtering element of full flow filter Коробка золотниковая (7822-1712210-10);Spool-valve box Коробка золотниковая (7822-1712210-20);Spool-valve box Трубопроводы и шланги гидромеханической передачи бульдозера БелАЗ-7823 (7822-1700015-10);Pipelines and hoses of hydromechanical gear of BELAZ –7823 Dozer Трубопроводы и шланги гидромеханической передачи бульдозера БелАЗ-78231 (78221-1700015);Pipelines and hoses of hydromechanical gear of BELAZ -78231 Dozer Теплообменник водомасляный и его установка (7822-1714005, 78221-1714005);Oil-water heat exchanger and its mounting Установка карданных валов (7822-2200000-10);Mounting of cardan shafts onto wheel dozer BELAZ-7823 Установка карданных валов (78221-2200000-10);Mounting of cardan shafts onto wheel dozer BELAZ-78231 Муфта карданная (7823-2201140);Cardan coupling Муфта упругая (7547-2208013-02);Resilient clutch Опора промежуточная со стояночным тормозом (7822-2220010);Intermediate support with parking brake Мост ведущий передний (7823-2300012-01);Front driving axle Корпус тормоза (7822-3501080, 7822-3501081);Brake body Главная передача (7823-2302010-10);Main gear Шестерня ведущая главной передачи (7822-2402014);Main gear driving pinion Дифференциал переднего моста (7823-2303010-10);Front axle differential gear Водило с сателлитами (ТО41-2405018);Carrier with satellites Cтупица колеса (7823-3104013-10);Wheel hub Мост ведущий задний (7823-2400012-01);Front driving axle Корпус тормоза (7822-3501080, 7822-3501081);Brake body Главная передача (7823-2402010-10);Main gear Шестерня ведущая главной передачи (7822-2302014);Main gear driving pinion Дифференциал заднего моста (7823-2403010-10);Rear axle differential gear Водило с сателлитами (ТО41-2405018);Wheel gear Cтупица колеса (7823-3104013-10);Wheel hub Рама (7823-2800010, 78231-2800010);Frame Установка заднего буфера и брызговиков двигателя (7823-2804003, 78211-2802000);Mounting of the rear buffer and engine mud guards Установка брызговиков моторного отсека (782111-2802004);Mounting of the engine compartment mud guards Установка подвески (7822-2900002);Mounting of suspension Балансир (7822-2000002, 7822-2918010);Balance beam Установка переднего колеса (7823-3100004);Mounting of front wheel Установка колеса (7822-3100005);Mounting of wheels Детали колес (7822-3101011, 7822-3101012);Wheel parts Установка рулевого управления (7822-3400001-30);Mounting of steering Установка трубопроводов рулевого управления (7822-3400001-30);Mounting of steering pipelines Колонка рулевая с кронштейном (75474-3444009);Steering column with bracket Колонка рулевого управления (75474-3444010-01);Steering column Вал карданный рулевого управления (7822-3401048);Cardan shaft of steering Цилиндр поворота (78221-3429010);Turn cylinder Фильтр (549А-3544900-10);Filter Клапан-регулятор (75303-3420200);Valve-regulator Электродвигатель дублирующего привода с насосом (7547-3432010-10);Electrical motor of auxiliary drive with pump Монтаж гидравлического привода тормозов (78221-3500003-40);Mounting of brakes hydraulic drive Монтаж гидравлического привода тормозов (78221-3500003-60);Mounting of brakes hydraulic drive Автомат разгрузки насоса (7822-3408370);Automat of pump release Автомат разгрузки насоса (78221-3428010);Automat of pump release Кран управления стояночным тормозом (7821-3537010-10);Parking brake control valve Кран управления тормозами (78221-3514010);Valve of brakes control Кран управления тормозами (75137-3514010);Valve of brakes control Клапан (78231-4617240);Valve Клапан редукционный (75137-3512012);Reduction valve Клапан защитный двойной (75125-3515110);Double safety valve Цилиндр стояночного тормоза (7545-3519310-20);Cylinder of parking brake Фильтр (549A-3544900-10);Filter Фильтр (75474-3442010);Filter Пневмогидроаккумулятор (7513-3545010, 7545-3545010);Pneumohydraulic accumulator Пневмогидроаккумулятор (75450-3415010, 75131-3415010);Pneumatic hydroaccumulator Установка механизмов управления тормозами (78221-3500009);Installation of brakes control mechanisms Монтаж трубопроводов компрессора на бульдозере БелАЗ-7823 (7822-3500016);Mounting of compressor pipelines on wheel dozer BELAZ-7823 Монтаж трубопроводов компрессора на бульдозере БелАЗ-78231 (78221-3500016);Mounting of compressor pipelines on wheel dozer BELAZ-78231 Клапан предохранительный (75125-3515010);Safety valve Установка передних фар (78202-3700006);Mounting of front headlights Установка аккумуляторных батарей (78211-3700008, 78221-3700008);Mounting of storage batteries Установка задних фар и фонарей (7821-3700009);Mounting of rear lamps and taillights Установка фар и маяка (7821-3700014);Mounting of headlights and beacon Установка щитка управления подогревателем (7821-3700036);Mounting of heater control board Панель приборов верхняя (7822-3800002);Upper instrumentation panel of Wheel Dozer BELAZ-7823 Панель приборов верхняя (78221-3800002-10);Upper instrumentation panel of Wheel Dozer BELAZ-78231 Панель приборов (7823-3805020, 7822-3805021, 7822-3805030);Instrumentation panel of Wheel Dozer BELAZ-7823 Панель приборов (78231-3805020-10, 78221-3805021, 78221-3805030-10);Instrumentation panel of Wheel Dozer BELAZ-7823 Монтаж электрооборудования в кабине (7823-3700007-10, 78231-3700007-20);Mounting of electrical equipment in the cab Монтаж электрооборудования на шасси БелАЗ 7823 (7823-3700010);Mounting of electrical equipment on chassis of BELAZ-7823 Монтаж электрооборудования на шасси БелАЗ 78231 (78231-3700010-20);Mounting of electrical equipment on chassis of BELAZ-78231 Монтаж проводов системы смазки «Lincoln» (7822-3700050);Lincoln lubrication wiring arrangement Установка электрооборудования кондиционера (78221-3700072-20);Mounting of the air conditioner electric equipment Инструмент, принадлежности и приспособления (7823-3900008, 7513-3900013);Tools and accessories Комплект инструмента и принадлежностей один на пять бульдозеров (7822-3900009, 7547-3900014);Kit of tools and accessories for 5 dozer Установка рабочего оборудования (7823-4600002-04);Mounting of working equipment Установка цилиндров подъема и поворота отвала (7823-4600002-04);Mounting of blade raising cylinders and turn cylinders Отвал с ножами (вариант a) – тип "U" (7823-4607090);Blade with cutters (variant a) – type "U" Отвал с ножами b) – тип "S" (7823-4607090-01);Blade with cutters b) – type "S" Отвал с ножами c) – тип "SU" (7823-4607090-04));Blade with cutters c) – type "SU") Цилиндр подъема отвала (7823-4613010);Blade raising cylinder Цилиндр поворота отвала (7823-4614010-10);Blade turn cylinder Трубопроводы рабочего оборудования (78231-4600005-20);Pipelines of working equipment Клапан (78221-4617140-40);Valve Клапан двухмагистральный (78221-4619074);Two way valve Клапан редукционный (78221-4619340);Reduction valve Блок клапанов (78231-4619080);Set of valves Установка блока гидрораспределителей (78231-4600008-10);Mounting of hydraulic distributors unit Гидрораспределитель управления (7823-4617200);Control hydraulic distributor Гидрораспределитель (78231-4617010);Hydraulic distributor Блок корпусов (78231-4612000);Set of bodies Клапан вспомогательный (7820-4603100);Auxiliary valve Клапан предохранительный (78211-4617100, 7823-4617100);Safety valve Установка блока управления (78231-4600009, 78221-4600009-10);Mounting of control unit Установка масляного бака (78231-4600004);Mounting of oil tank Бак масляный (78231-4615010);Oil tank Установка насоса (78231-4611032);Mounting of pump Установка огнетушителей (7821-3910005);Installation of fire extinguishers Монтаж централизованной системы смазки, “Lincoln” (7823-6600030);Centralized lubrication system (Lincoln) arrangement chart Установка кабины (78221-5000002);Mounting of the cab Кабина (78221-5000002);Cab Кабина. Установка приборных панелей и кронштейнов, декоративных панелей (78221-5000002);Cabin. Mounting of instrumentation panels and brackets, decorative panels Панель приборов (7822-5325440);Instrumentation panel Дверь кабины (7822-6100010-10, 7822-6100011-10);Cab door Установка стеклоочистителей (78250-5205002);Mounting of windshield wipers Установка стеклоомывателя (7822-5208002-10);Mounting of wipers Установка рычагов и щеток стеклоочистителей (78250-5205004);Mounting of levers and brushes of windshield wiper Установка сиденья (7822-6800006-20);Mounting of seat Установка сидений (78221-6800006-30);Mounting of seat Установка лестниц (7821-8012005, 7821-8012006);Mounting of ladders Установка отопителя кабины (7822-8100002-10);Mounting of cab heater Отопитель (7822-8101010-10);Heater Установка трубопроводов отопителя (7822-8100005);Mounting of cab heater pipelines Установка трубопроводов отопителя (78211-8100005);Mounting of cab heater pipelines Установка кронштейнов зеркал (7822-8201006);Mounting of mirrors brackets Установка противосолнечной шторки (7822-8204005-20);Mounting oа sun blind Установка оперения. Монтаж капотов (7823-8400002-10);Mounting of hoods Установка оперения. Монтаж капотов (7823-8400002-20);Mounting of hoods Установка оперения (7823-8400002-10, 7823-8400002-20);Mounting of fenders Монтаж системы управления гидромеханической передачей по кабине (78231-8076007);Mounting of the hydromechanical control system in the cabin Монтаж системы управления гидромеханической передачей по шасси (78231-8076010);Mounting of the hydromechanical control system over chassis Монтаж системы управления двигателем (78231-8076030);Mounting the engine control system Подшипники;Bearings

1

2

3

4

5

6

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭМ1.1 02		Электромагнит
2	045-053-46-2-3		Кольцо
3	531-1705206		Втулка
4	019-023-25-2-6		Кольцо
5	7548-1705076		Фланец
6	221602		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
