5. Водило с сателлитами (ТО41-2405018);Wheel gear

Каталог запасных частей к технике: БелАЗ 7822, 78221. Водило с сателлитами (ТО41-2405018);Wheel gear

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 7822, 78221 (2016) 7823, 78231 (2016) БелАЗ-7822 (2008) БелАЗ-7822 (2011) БелАЗ-7823 (2008)

Схема > Не выбрано Установка двигателя (7822-1000003);Mounting of the engine Установка двигателя (78221-1000003-10);Mounting of the engine Установка предпускового подогревателя (7822-1000008);Mounting of start-up preheater on BELAZ-7822 Loader Установка предпускового подогревателя (78221-1000008);Mounting of start-up preheater on BELAZ-78221 Loader Установка воздушного фильтра (7822-1100005);Mounting of air filter on BELAZ-7822 Loader Установка воздушного фильтра (78221-1100005-10);Mounting of air filter on BELAZ-78221 Loader Фильтр воздушный (7822-1109010-10);Air filter Топливный бак и топливопроводы (7822-1100006-10);Fuel tank and fuel pipelines of BELAZ-7822 Loader Топливный бак и топливопроводы (78221-1100006-10);Fuel tank and fuel pipelines of BELAZ-78221 Loader Бак топливный (7822-1101010);Fuel tank Фильтр грубой очистки топлива (840-1105010);Fuel coarse filter of BELAZ-7822 Loader Обогреватель топлива с фильтром (7555-1138010);Fuel heater with filter of BELAZ-7822 Loader Привод управления подачей топлива (7822-1100015);Fuel supply control drive of BELAZ-7822 Loader Привод управления подачей топлива (78221-1100015-10);Fuel supply control drive of BELAZ –78211 Loader Цилиндр пневматический (100-3570110);Pneumatic cylinder Установка системы выпуска отработавших газов (7823-1200003-10, 78231-1200003-10);Mounting of exhaust system Радиаторы системы охлаждения и кожух вентилятора (7822-1300010-20);Radiators of the engine cooling system and fan housing of BELAZ-7822 Loader Радиаторы системы охлаждения и кожух вентилятора (78221-1300010-50);Radiators of the engine cooling system and fan housing of BELAZ-78221 Loader Кожух с масляным радиатором (7822-1309010-10);Housing with oil radiator of BELAZ-7822 Loader Кожух с масляным радиатором (78221-1309010-40);Housing with oil radiator of BELAZ-78221 Loader Радиатор (78211-1301010);Radiator Трубопроводы системы охлаждения (7822-1300010-20);Cooling system pipelines of BELAZ-7822 Loader Трубопроводы системы охлаждения (78221-1300010-50);Cooling system pipelines of BELAZ-78221 Loader Жалюзи радиатора и их привод (7822-1300015, 78221-1300015);Radiator shutters and their drive Жалюзи радиатора (78211-1310100);Radiator shutters Пневмопереключатель (549Б-1310300);Pneumatic switch Установка гидромеханической передачи (7822-1700003-10);Mounting of hydromechanical gear Гидромеханическая передача (7822-1700004-11, 7822-1700004-30);Hydromechanical gear Насос масляный передний (7555-1704010-11);Front oil pump Гидротрансформатор с коробкой передач (7822-1700006-30, 7822-1700006-40);Torque converter with gearbox Согласующая передача (7822-1731002-10);Matching gear Картер гидротрансформатора в сборе (7822-1709020);Casing of torque converter Картер гидротрансформатора (7822-1709021);Casing of torque converter Колесо первого (548А-1709110) (второго (7540-1709210)) реактора;Wheel of first (second) reactor Колесо насоса (7548-1709030);Pump impeller Колесо турбины (7822-1709080);Wheel of turbine Коробка передач (7822-1701002-10, 7822-1701002-20). Картеры, установка первичного вала;Gearbox. Casings, mounting of main shaft Коробка передач (7822-1701002-10, 7822-1701002-20). Установка реверсивного и диапазонного валов;Gearbox. Mounting of reverse and wide-range shafts Коробка передач (7822-1701002-10, 7822-1701002-20). Установка выходного вала;Gearbox. Mounting of output shaft Коробка передач (7822-1701002-10, 7822-1701002-20). Установка маслозаборника и полнопоточного фильтра;Gearbox. Mounting of oil intake and full-flow filter Коробка передач (7822-1701002-10, 7822-1701002-20). Установка крышек диапазонного, реверсивного валов и брызговиков шестерен;Gearbox. Mounting of wide-range, reverse shafts covers and pinions splash guards Картер коробки передач (7822 -1701310);Gearbox casing Картер гидромеханической передачи (7548-1701320);Hydromechanical gear casing Коробка передач (7822-1701002-10, 7822-1701002-20). Установка золотниковой коробки и механизма управления гидромеханической передачей;Gearbox. Mounting of spool-valve box and hydromechanical gear control unit Ведущий вал (7822-1701330, 7806-1701330-30);Driving shaft Реверсивный (7548-1701450-10), (диапазонный (7548-1701400-01) вал;Reverse (wide-range) shaft Крышка диапазонного вала (7548-1701380-01);Cover of wide-range shaft Крышка реверсивного вала (7548-1701430-11);Cover of reverse shaft Ступица гидротрансформатора (7548-1709150-11);Torque converter hub Фрикцион повышающего (7555-1711700-01) (понижающего (7822-1711600)) диапазона;Friction clutch of raising (lowering) range Барабан фрикциона повышающего (7822-1711610) (понижающего (7555-1711710-01)) диапазона;Drum of raising (lowering) range friction clutch Фрикцион второй передачи (7548-1711500);Friction clutch of the second step Поршень фрикциона (7548-1711420);Friction clutch piston Барабан фрикциона второй передачи (7548-1711510);Drum of second step friction clutch Механизм управления гидромеханической передачей (7822-1712410);Hydromechanical gear control unit Электромагнит (531-1705048-11);Electromagnet Клапан корректирующий (7548-1712380);Correcting valve Элемент фильтрующий маслозаборника (7548-1704360-10);Filtering element of oil intake Элемент фильтрующий полнопоточного фильтра (7548-1704450);Filtering element of full flow filter Золотниковая коробка (7822-1712210-20);Spool-valve box Трубопроводы и шланги гидромеханической передачи (7822-1700015-10);Pipelines and hoses of hydromechanical gear of BELAZ-7822 Loader Трубопроводы и шланги гидромеханической передачи (78221-1700015);Pipelines and hoses of hydromechanical gear of BELAZ-78221 Loader Водомасляный теплообменник (7821-1714160)и его установка (7822-1714005, 78221-1714005);Oil-water heat exchanger and its mounting Установка карданных валов (7822-2200000-10);Mounting of cardan shafts on the front-end loader BELAZ-7822 Установка карданных валов (78221-2200000-10);Mounting of cardan shafts on the front-end loader BELAZ-78221 Вал карданный ведущего моста (7822-2201010);Front axle cardan shaft Муфта карданная (7823-2201140);Cardan coupling Муфта упругая (7547-2208013-02);Elastic coupling Опора промежуточная со стояночным тормозом (7822-2220010);Intermediate support with parking brake Вал карданный промежуточный (78221-2202010);Intermediate cardan shaft Мост ведущий передний (7822-2300012);Front driving axle Корпус тормоза (7822-3501080, 7822-3501081);Brake body Главная передача (7822-2302010);Main gear Шестерня ведущая главной передачи (7822-2302020);Main gear driving pinion Дифференциал переднего моста (7822-2303010);Front axle differential gear Водило с сателлитами (ТО41-2405018);Wheel gear Cтупица колеса (7822-3104013);Wheel hub Мост ведущий задний (7822-2400012);Rear driving axle Корпус тормоза (7822-3501080, 7822-3501081);Brake body Главная передача (7822-2402010);Main gear Шестерня ведущая главной передачи (7822-2402020);Main gear driving pinion Дифференциал заднего моста (7822-2403010);Rear axle differential gear Водило с сателлитами (ТО41-2405018);Wheel gear Cтупица колеса (7822-3104013);Wheel hub Рама (7822-2800010, 78221-2800010);Frame Установка балласта и брызговиков двигателя (7822-2800008, 78211-2802000);Mounting of the ballast and engine mud guards Установка брызговиков моторного отсека (782111-2802004);Mounting of the engine compartment mud guards Установка подвески (7822-2900002);Mounting of suspension Установка колеса (7822-3100005);Mounting of wheels Детали колес (7822-3101011, 7822-3101012);Wheel parts Установка рулевого управления (7822-3400001-30);Mounting of steering Колонка рулевая с кронштейном (75474-3444009);Steering column with bracket Колонка рулевого управления (75474-3444010-10);Steering column Вал карданный рулевого управления (7822-3401048);Steering cardan shaft Установка трубопроводов рулевого управления (7822-3400001-30);Mounting of steering pipelines Цилиндр поворота (78221-3429010);Turning cylinder Фильтр (549А-3544900-10);Filter Клапан-регулятор (75303-3420200);Valve-regulator Электродвигатель дублирующего привода с насосом (7547-3432010-10);Electric motor of emergency drive with pump Монтаж гидравлического привода тормозов (78221-3500003-40);Mounting of brakes hydraulic drive Монтаж гидравлического привода тормозов (78221-3500003-60);Mounting of brakes hydraulic drive Монтаж аппаратов гидравлического привода тормозов (продолжение 78221-3500003-60);Mounting of apparatus brake hydraulic drive Автомат разгрузки насоса (7822-3428010);Pump discharge automatic device Кран управления стояночным тормозом (7821-3537010-10);Parking brake control valve Кран управления тормозами (78221-3514010);Valve of brakes control Клапан защитный двойной (75125-3515110);Double safety valve Цилиндр стояночного тормоза (7545-3519310-20);Parking brake cylinder Фильтр (549А-3544900-10);Filter Пневмогидроаккумулятор (7545-3545010, 7513-3545010);Pneumatic hydroaccumulator Пневмогидроаккумулятор (75450-3545010);Pneumatic hydroaccumulator Монтаж трубопроводов компрессора (7822-3500016);Mounting of compressor pipelines on BelAZ-7822 Монтаж трубопроводов компрессора (78221-3500016);Mounting of compressor pipelines on BelAZ -78221 Клапан предохранительный (75125-3515010);Safety valve Установка передних фар (78202-3700006, 7821-3700006);Mounting of front headlights Установка аккумуляторных батарей (78211-3700008, 78221-3700008);Mounting of storage batteries Установка задних фар и фонарей (7821-3700009);Mounting of rear lamps and lights Установка фар и маяка (7821-3700014);Mounting of headlights and beacon Установка щитка управления подогревателем (7821-3700036);Mounting of heater control board Монтаж электроборудования на шасси (7822-3700010);Mounting of electrical equipment on chassis of BELAZ-7822 Монтаж электроборудования на шасси (78221-3700010)(без рисунка);Mounting of electrical equipment on chassis of BELAZ-78221 Панель приборов верхняя (7822-3800002);Loader instrumentation panel BELAZ-7822 Панель приборов верхняя (78221-3800002);Loader instrumentation panel BELAZ-78221 Панель приборов (7822-3805020, 7822-3805021, 7822-3805030);Loader instrumentation panel BELAZ-7822 Панель приборов (78221-3805020-10, 7822-3805021, 78221-3805030-10);Loader instrumentation panel BELAZ-78221 Монтаж электрооборудования в кабине (7822-3700007-10);Mounting of electrical equipment in the cab Монтаж электрооборудования в кабине (78221-3700007-20);Mounting of electrical equipment in the cab Монтаж проводов системы смазки «Lincoln» (7822-3700050);Lincoln lubrication wiring arrangement Инструмент, принадлежности и приспособления (78211-3900005);Tools and accessories Комплект инструмента и принадлежностей (по заказу потребителей, без рисунка) (78221-3900005, 78221-3900006);Tools and accessories kit Установка погрузочного оборудования (7822-4600002-01);Mounting of working equipment Цилиндр поворота ковша (78221-4614010, 78221-4614011);Cylinder of bucket turning Цилиндр подъема стрелы (78221-4613010, 78221-4613011);Boom lifting cylinder Установка масляного бака (78221-4600004);Oil tank mounting Бак масляный (78221-4615010);Oil tank Трубопроводы погрузочного оборудования (78221-4600005-40);Pipelines of loading equipment Установка блока гидрораспределителей (78221-4600008-40);Mounting of hydraulic distributors unit Гидрораспределитель управления (7822-4617200);Control hydraulic distributor Гидрораспределитель (78221-4617010-40);Hydraulic distributor Блок корпусов (78221-4612000-40);Block of casings Клапан вспомогательный (7820-4603100);Auxiliary valve Клапан предохранительный (78211-4617100);Safety valve Клапан (78228-4617140);Valve Клапан редукционный (78221-4619340);Reduction valve Клапан двухмагистральный (78221-4619074);Two way valve Установка блока управления (78231-4600009);Mounting of control unit Установка блока управления (78221-4600009-10);Mounting of control unit Установка насосов (78221-4611032);Mounting of pumps Установка системы пожаротушения (7822-3910008);Mounting of firefighting system Монтаж централизованной системы смазки, "Lincoln" (7822-6600030);Centralized lubrication system (Lincoln) arrangement chart Установка кабины на шасси(78221-5000002);Mounting of cabin Кабина (78221-5000012);Cabin Кабина. Установка приборных панелей и кронштейнов, декоративных панелей (78221-5000012);Cabin. Mounting of instrumentation panels and brackets, decorative panels Панель приборов (7822-5325440);Instrumentation panel Дверь кабины (7822-6100010-10, 7822-6100011-10);Cab door Установка стеклоочистителей (78250-5205002);Mounting of windshield wipers Установка стеклоомывателей (7822-5208002-10);Mounting of windshield washers Установка рычагов и щеток стеклоочистителей (78250-5205004);Mounting of levers and brushes of windshield wiper Установка сиденья (7822-6800006-20);Mounting of seat Установка сиденья (78221-6800006-30);Mounting of seat Установка кожуха гидропанели (78211-8012001);Mounting of hydraulic panel housing Установка лестниц (7821-8012005, 7821-8012006);Mounting of ladders Установка отопителя кабины (7822-8100002-10);Mounting of cab heater Отопитель (7822-8101010-10);Heater Установка трубопроводов отопителя (7822-8100005);Mounting of cab heater pipelines Установка трубопроводов отопителя (78211-8100005);Mounting of cab heater pipelines Установка противосолнечной шторки (7822-8204005-20);Mounting oа sun blind Установка кронштейнов зеркал заднего вида (7822-8201005, 7822-8201006);Mounting of mirrors brackets Установка оперения. Монтаж капотов (7822-8400002-10);Mounting of hoods Установка оперения. Монтаж капотов (7822-8400002-20);Mounting of hoods Установка оперения. Монтаж поручней, лестницы, брызговиков. (7822-8400002-10, 7822-8400002-20);Installation of the tail. Installation of handrails, stairs, mudguards. Монтаж системы управления гидромеханической передачей по кабине (78221-8076007);Mounting of the hydromechanical gear control system in cabin Монтаж системы управления гидромеханической передачей по шасси (78221-8076010);Mounting of the hydromechanical gear control system in chassis Монтаж системы управления двигателем (78221-8076030);Mounting of the engine control system Подшипники;Bearings

1

2

3

4

5

6

7

8

9

10

11

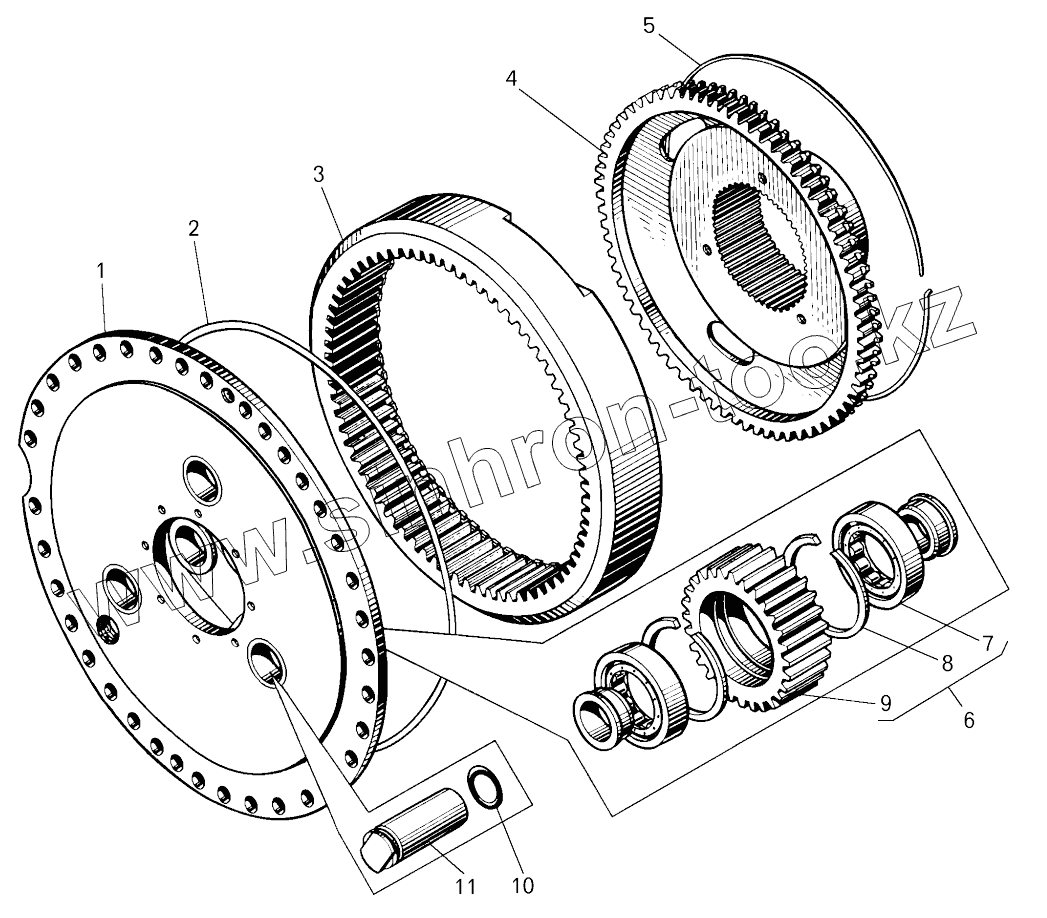

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7822-2405048		Водило
2	ТО41-2405019		Кольцо
3	7822-2405050		Шестерня коронная
4	7822-2405015		Кожух планетарной передачи
5	ТО41-2405074		Кольцо крепежное
6	7820-2405033		Сателлит в сборе
7	3614		Подшипник
8	549А-2405268		Кольцо
9	ТО41-2405035		Сателлит планетарной передачи
10	065-070-30-2-3		Кольцо
11	7548-2405038		Ось сателлита

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
