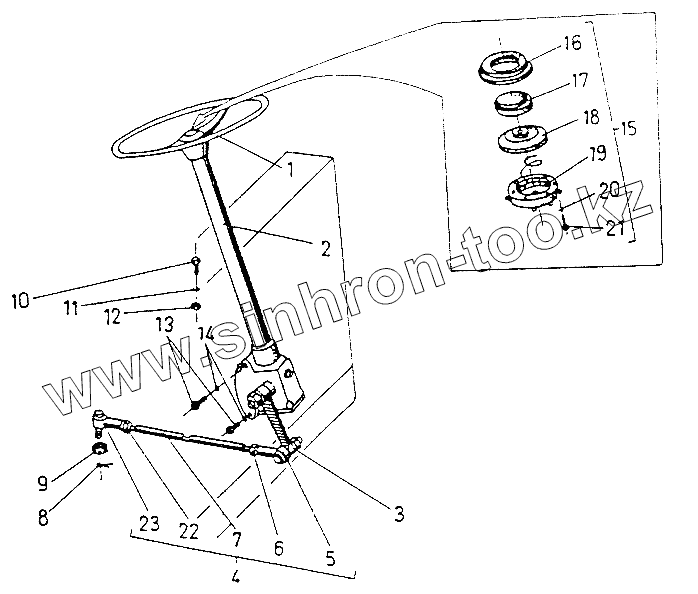

Каталог запасных частей к технике: Балканкар Рекорд ЕП-011.2. Система управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СП.2.13.00.00 | СП.2.13.00.00 | Система управления | |
| 1 | 8173.00.00.00 | Рулевое колесо | |
| 2 | 5652-4.00.00.00 | Рулевой механизм | |
| 3 | 512.13.00.01 | Рычаг со шлицами | |
| 4 | 011.2.13.01.00 | Тяга в сборе | |
| 5 | 8055.00.00.00 | Шаровое соединение 22 | |
| 6 | [М18х1,5-6H-LH БДС1269-73/5] | Гайка левая М18х1,5-6H-LH БДС1269-73/5 | |
| 7 | 011.2.13.01.01 | Тяга | |
| 8 | [Шплинт 3,2х28 БДС55-77] | Шплинт 3,2х28 БДС55-77 | |
| 9 | [Гайка I М12х1,5-08 БДС1254-82] | Гайка I М12х1,5-08 БДС1254-82 | |
| 10 | [Болт I М10х35-8g БДС1232-72/5.6] | Болт I М10х35-8g БДС1232-72/5.6 | |
| 11 | [Шайба 2 10H БДС833-82] | Шайба 2 10H БДС833-82 | |
| 12 | [Гайка М10-08 БДС1262-83] | Гайка М10-08 БДС1262-83 | |
| 13 | [Болт I М14х35-6g БДС1232-72/5.6] | Болт I М14х35-6g БДС1232-72/5.6 | |
| 14 | [Шайба 2 14H БДС83-82] | Шайба 2 14H БДС83-82 | |
| 15 | БК-104.00.00.00 | Кнопка сигнала | |
| 16 | БК-104.01.00.00 | Крышка внешняя | |
| 17 | БК-104.00.00.03 | Кнопка | |
| 18 | БК-104.03.00.00 | Мембрана | |
| 19 | БК-104.02.00.00 | Корпус кнопки | |
| 20 | [Шайба 2 4H БДС833-71] | Шайба 2 4H БДС833-71 | |
| 21 | [Винт М4х15 БДС832-76/5.5] | Винт М4х15 БДС832-76/5.5 | |
| 22 | [Гайка М18х1,5-6H БДС1269-73/5] | Гайка М18х1,5-6H БДС1269-73/5 | |
| 23 | 8058.00.00.00 | Шаровое соединение 22 | |
| 24 | 18171.00.00.01 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
