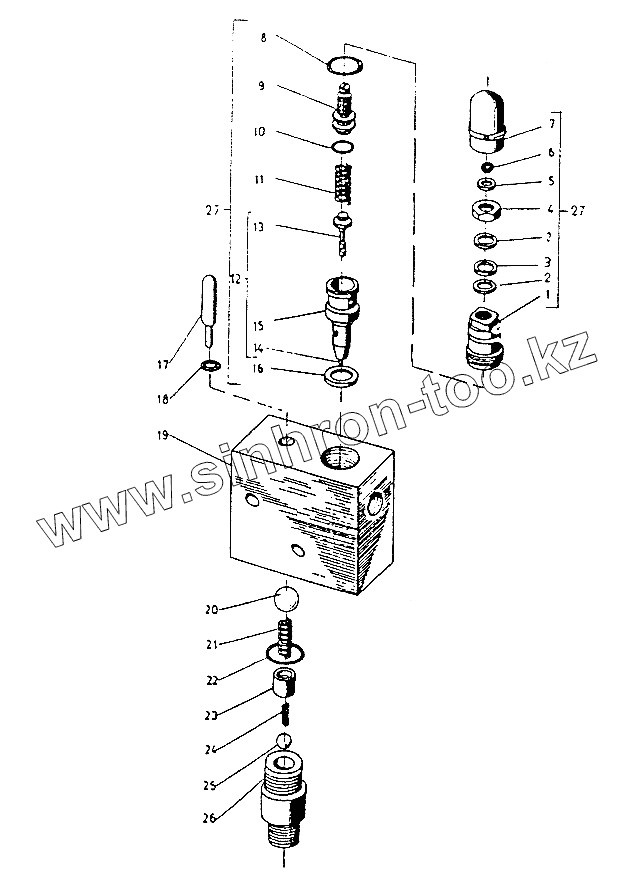

Каталог запасных частей к технике: Балканкар Рекорд ЕП-006.2. Встряхивающее устройство с предохранительным клапаном
301.2.14.04.00
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 301.2.14.04.00 | 301.2.14.04.00 | Встряхивающее устройство с предохранительным клапаном | |
| 1 | 5668.00.02 | Втулка | |
| 2 | 12006.00.07 | Шайба | |
| 3 | 12006.00.05 | Шайба | |
| 4 | 12006.00.05 | Шайба | |
| 5 | 12006.00.06 | Шайба | |
| 6 | [Кольцо В10 БДС2170-77] | Кольцо В10 БДС2170-77 | |
| 7 | 12006.00.09 | Крышка предохранительная | |
| 8 | 5652.00.09 | О-кольцо 23х2,5 | |
| 9 | 12006.00.03 | Винт регулирующий | |
| 10 | 12006.00.10 | Кольцо 13,3х2,4 | |
| 11 | 12006.00.04 | Пружина | |
| 12 | 5652.01.00 | Клапан | |
| 13 | 12000.01.02 | Клапан | |
| 14 | [Шарик БVI-6,35мм Р БДС4885-75] | Шарик БVI-6,35мм Р БДС4885-75 | |
| 15 | 1370392 | Корпус клапана | |
| 16 | 5652.00.03 | Шайба | |
| 17 | 301.28.01.06 | Штифт | |
| 18 | [Кольцо БДС7947-79] | Кольцо БДС7947-79 | |
| 19 | 301.29.01.01 | Корпус | |
| 20 | [Шарик БДС4885-75] | Шарик БДС4885-75 | |
| 21 | 301.07.08.02 | Пружина | |
| 22 | [Кольцо А22х27 БДС3609-73] | Кольцо А22х27 БДС3609-73 | |
| 23 | 301.28.01.04 | Втулка | |
| 24 | 301.28.01.03 | Пружина | |
| 25 | [Шарик 10мм III БДС4885-75] | Шарик 10мм III БДС4885-75 | |
| 26 | 301.2.14.04.01 | Штуцер навинчивающийся | |
| 27 | 5668.00.00 | Клапан предохранительный ТИП КП/А2А1/В |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
