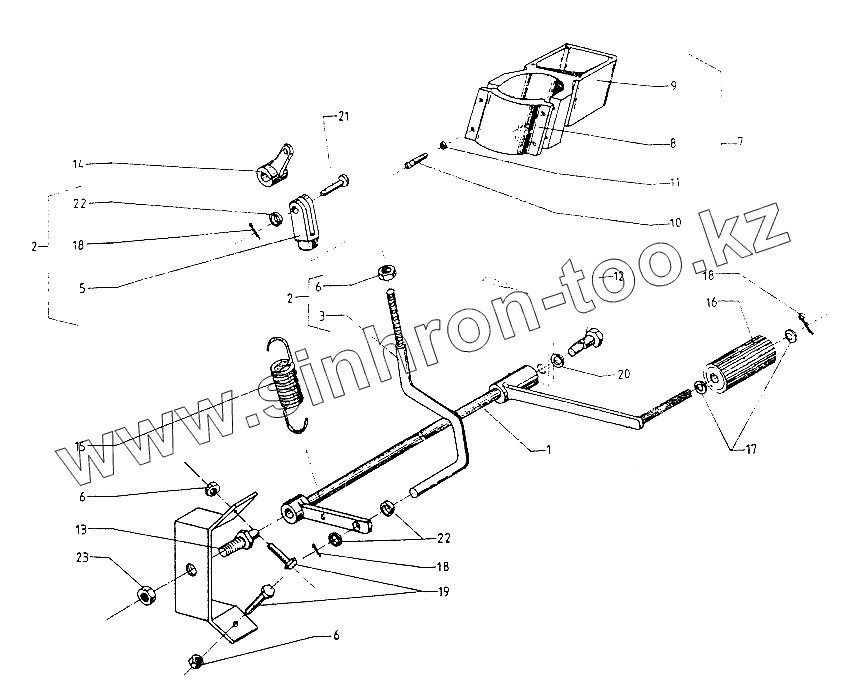

Каталог запасных частей к технике: Балканкар Рекорд EB-735. Устройство управления
1
2
2
3
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 735.33.10.04.01.00 | Ось в сборе | |
| 2 | 735.33.10.04.02.00 | Штанга в сборе | |
| 3 | 735.33.10.04.02.01 | Штанга | |
| 5 | 717.33.4.04.01.03 | Вилка | |
| 6 | [Гайка М6-6Н БДС477-72/5] | Гайка М6-6Н БДС477-72/5 | |
| 7 | 735.33.10.04.03.00 | Коробка реверса | |
| 8 | 735.33.10.04.03.01 | Крышка | |
| 9 | 717.33.04.03.01.00 | Коробка в сборе | |
| 10 | [Винт I М6х25-6g БДС8226-76/5.6] | Винт I М6х25-6g БДС8226-76/5.6 | |
| 11 | АМ6 БДС206-78 | Шайба | |
| 12 | 735.33.10.04.00.01 | Специальный болт | |
| 13 | 602.08.00.04 | Кулачок с резьбой | |
| 14 | 717.33.04.00.01 | Пружина | |
| 15 | 717.33.04.00.01 | Пружина | |
| 16 | 602.08.00.03 | Педаль акселератора | |
| 17 | АМ10 БДС206-78 | Шайба | |
| 18 | [Шплинт 2х14 БДС55-77] | Шплинт 2х14 БДС55-77 | |
| 19 | [Болт I М6х25-6g БДС1230-72/5.6] | Болт I М6х25-6g БДС1230-72/5.6 | |
| 20 | [Шайба 2-14Н БДС833-71] | Шайба 2-14Н БДС833-71 | |
| 21 | [Ось 8х22/19 БДС3048-78/5.6] | Ось 8х22/19 БДС3048-78/5.6 | |
| 22 | [Шайба АМ8 БДС206-78] | Шайба АМ8 БДС206-78 | |
| 23 | [Гайка М8-6Н БДС744-72/5] | Гайка М8-6Н БДС744-72/5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
