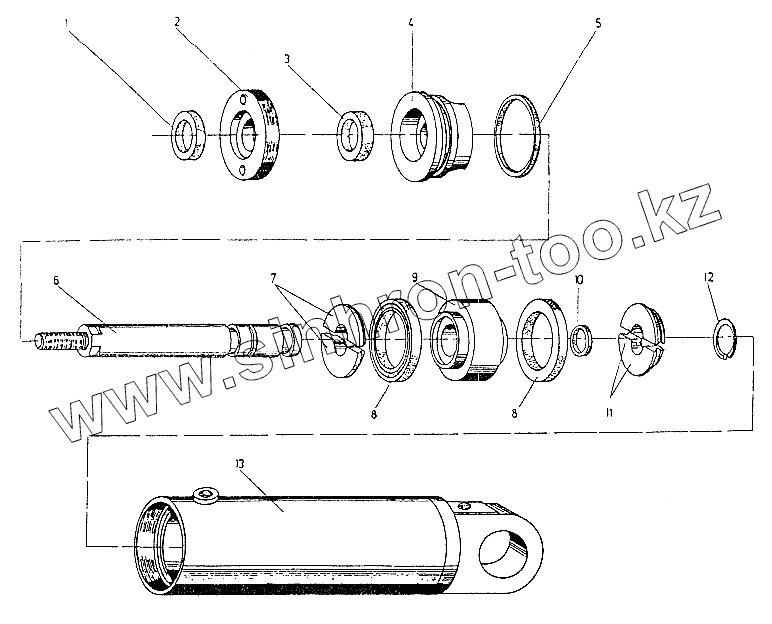

Каталог запасных частей к технике: Балканкар Рекорд EB-735. Цилиндр наклона Н=3300
1
2
3
4
5
6
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17013.1 | 17013.1 | Быстроизнашивающиеся запасные части ЦБХ211 А1/90x5/70 | |
| 17013.1.00.00.00-04 | 17013.1.00.00.00-04 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х110/70 | |
| 1 | [Кольцо очистительное Е40 ОН-04 58952-82] | Кольцо очистительное Е40 ОН-04 58952-82 | |
| 2 | 17013.00.00.12 | Гайка 95х2 | |
| 3 | [Манжета К2В 40х55-1 БДС12420-83] | Манжета К2В 40х55-1 БДС12420-83 | |
| 4 | 17013.00.00.13 | Затвор | |
| 5 | [О-кольцо Б80х5-2-70 БДС7947-85] | О-кольцо Б80х5-2-70 БДС7947-85 | |
| 6 | 17013.1.02.00.01-04 | Поршневой шток | |
| 7 | 17013.1.02.00.02 | Шайба разъемная | |
| 8 | 5332.3.00.17 | Манжета К75x90x7,5 | |
| 9 | 17013.1.02.00.03 | Поршень | |
| 10 | [О-кольцо БДС7947-85] | О-кольцо БДС7947-85 | |
| 11 | 17013.1.02.00.04 | Шайба разъемная | |
| 12 | [Кольцо В55 БДС5300-78] | Кольцо В55 БДС5300-78 | |
| 13 | 17013.14.00.00-11 | Цилиндр в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
